50НХС

         Сплав 50НХС   ГОСТ 10160-75

Химический состав, %

Углерод, не более

Кремний

Марганец

Сера, не более

Фосфор, не более

Хром

Никель

Медь, не более

Железо

0,03

1,1-1,4

0,6-1,1

0,02

0,02

3,8-4,2

49,5-51,0

0,2

Остальное




Технические свойства

Применение

Сплав с повышенной магнит­ной проницаемостью и высо­ким удельным электросопро­тивлением при индукции не менее 1,0 Т.

Для сердечников импульсных трансформаторов и аппарату­ры связи звуковых и высоких  частот, работающих без подмагничивания или с неболь­шим подмагничиванием, для сердечников магнитных головок.


Среда отжига

Температура и скорость нагрева

Время выдержки, ч

Режим охлаждения

Вакуум с остаточным давлением не выше10-3 мм. рт. ст.

 (1125±25)º С, не более 550º С/ч.

3-6

До 400-500º С со скоростью не более 200º С/ч, от 400º С до 200º С    скорость не менее 400º С.


Основные физические константы и механические свойства сплава:

Плотность: γ=8,2 г/см3;

   Удельное электрическое сопротивление: ρ=0,90 Ом·мм2/м;

Температура точки Кюри: Θс=360 ºС;

Твердость по Бринеллю  190/125 HB;

Временное сопротивление: σВ=    880/490  МПа;

Предел текучести: σ0,2= 835/145 МПа;

Относительное удлинение: δ5=2/40 %.

Магнитные свойства сплава

Вид продукции

Класс

Толщина или диаметр, мм

Начальная магнитная проницаемость

Максимальная

проницаемость

Коэрцитивная

сила

Индукция технического

насыщения

мГн/м

Гс/Э

мГн/м

Гс/Э

А/м

Э

Т(10-4 Гс)

Не менее

Не более

Не менее

Холоднокатаные ленты

1

0,005

0,01

0,02

1,25

1,6

1,9

1000

1300

1500

10

12,5

19

8000

10000

15000

56

40

20

0,70

0,50

0,25

1,00

0,05

0,08

2,5

2000

25

20000

16

0,20

0,1

0,15

3,1

2500

31

25000

13

0,16

0,2

0,25

3,8

3000

35

28000

10

0,12

0,35

0,5

4,0

3200

38

30000

8

0,10

0,8

1,0

3,8

3000

25

20000

10

0,12

2

0,02

0,05

3,8

3000

31

25000

12

0,15

1,00

0,1

0,2

0,25

3,9

3100

35

28000

10

0,12

0,35

0,5

4,4

3500

44

35000

8

0,10

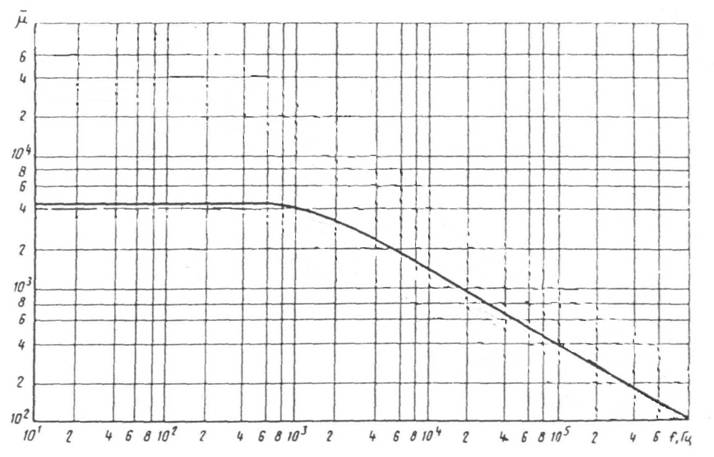

Зависимость  μ. от частоты  в поле напряженностью 0,40 А/м (5мЭ) в лентах толщиной   0,35 мм

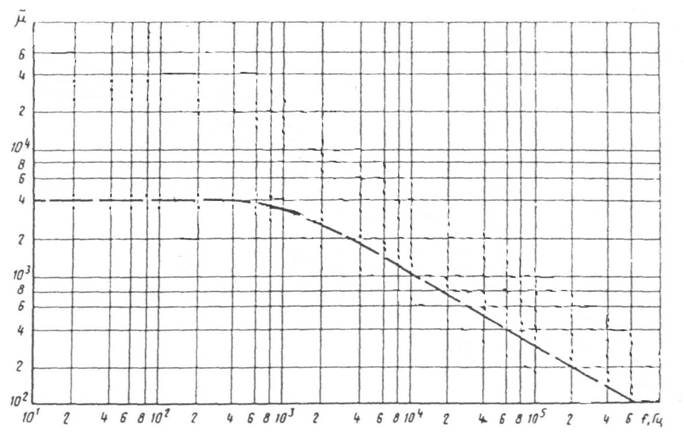

Зависимость  μ. от частоты  в поле напряженностью 0,40 А/м (5мЭ) в лентах толщиной   0,2 мм

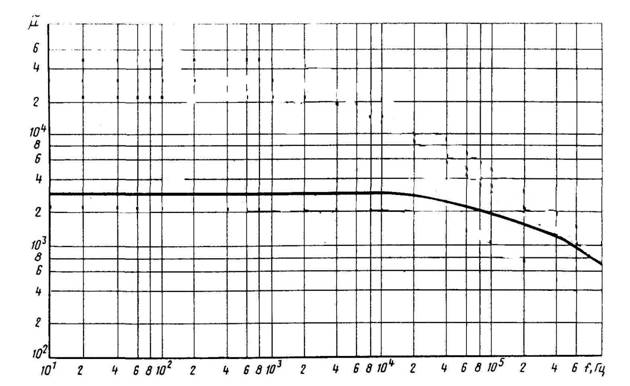

Зависимость  μ. от частоты  в поле напряженностью 0,40 А/м (5мЭ) в лентах толщиной   0,05 мм

μ- модуль комплексной относительной магнитной проницаемости

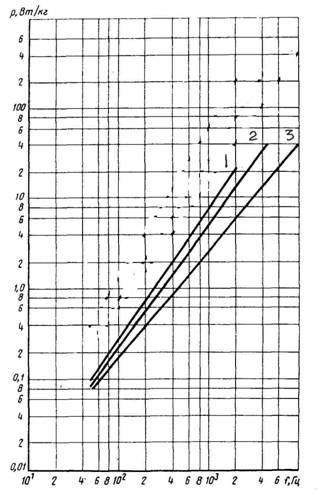

Зависимость Р0,1 от частоты для сплава толщиной:

1 - 0,35мм; 2 - 0,25мм; 3 - 0,05мм;

Р1,0- полные удельные потери на перемагничивание при магнитной индукции 1,0Тл

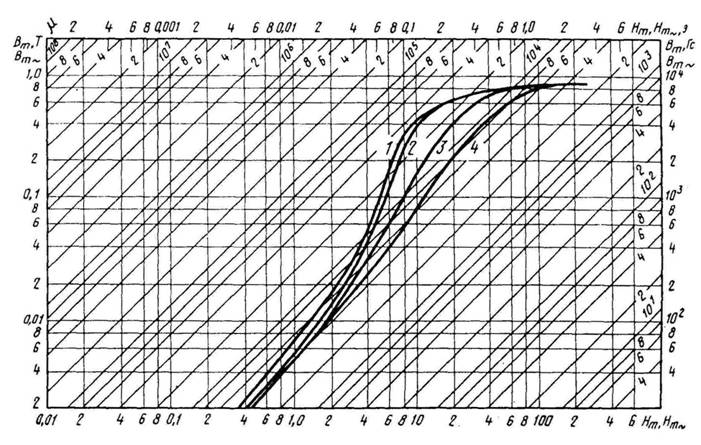

Кривые намагничивания сплава  толщиной 0,35 мм для частот:

1 – 0 Гц; 2 – 50 Гц; 3 – 400 Гц; 4 – 1000Гц;

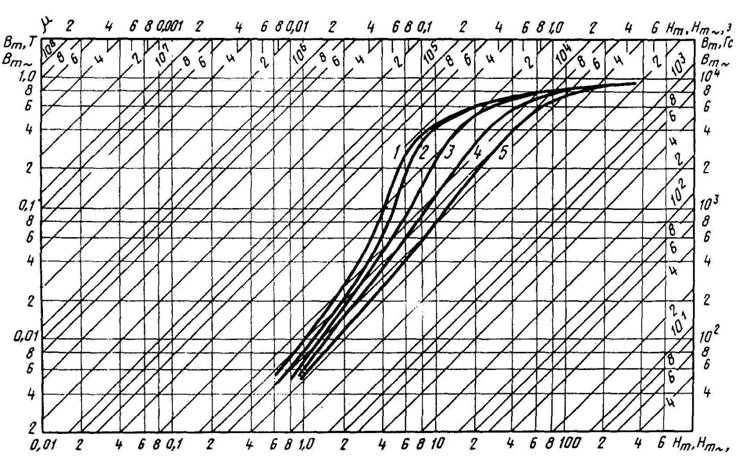

Кривые намагничивания сплава  толщиной 0,25 мм для частот:

1 – 0 Гц; 2 – 50 Гц; 3 – 400 Гц; 4 – 1000Гц; 5 – 2000 Гц;

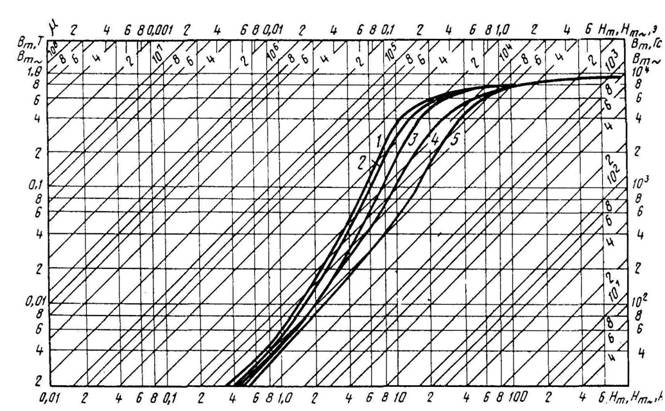

Кривые намагничивания сплава  толщиной 0,1 мм для частот:

1 – 0 Гц; 2 – 400 Гц; 3 – 1000 Гц; 4 – 4000Гц; 5 – 10000 Гц;

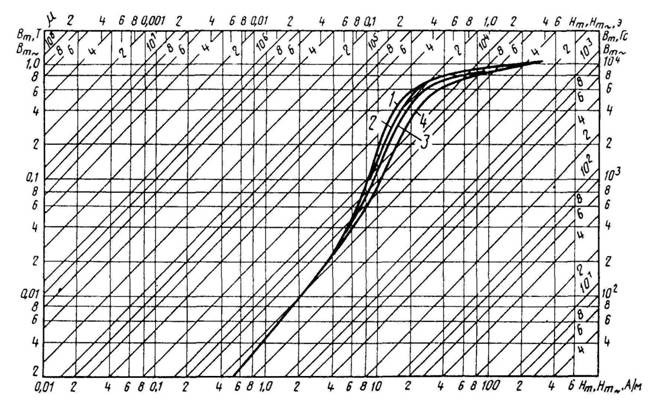

Кривые намагничивания сплава  толщиной 0,05 мм для частот:

1 – 0 Гц; 2 – 1000 Гц; 3 – 4000 Гц; 4 – 10000Гц;

Размеры и предельные отклонения  по размерам стали должны соответствовать требованиям:

Холоднокатаных листов - ГОСТ 19904-74;

Кованых прутков – ГОСТ 2590-88;

Горячекатаных прутков – ГОСТ 1133-71.
