50НП

Сплав 50НП ГОСТ10160-75

Технические свойства	Применение
Сплавы с повышенной магнитной проницаемостью, обладающие наивысшим значением индукции насыщения из всей группы железоникелевых сплавов, не менее 1,5 Т.	Для сердечников междуламповых и малогабаритных силовых трансформаторов, дросселей, реле и деталей магнитных цепей, работающих при повышенных индукциях без подмагничивания или с небольшим подмагничиванием.

Термообработка сплава

Среда отжига	Температура и скорость нагрева	Время выдержки, ч.	Режим охлаждения
Вакуум с остаточным давлением не выше10-3 мм рт. ст. или чистый водород с точкой росы не выше минус 40º С.	(1125±25) ºС, не более 500 ºС/ч.	3-6	До 600º С со скоростью не более 200º С/ч, от 600 до 200º С со скоростью не менее 400ºС/ч.

Основные физические константы и механические свойства сплава:

Плотность: γ=8,2 г/см3;

Удельное электрическое сопротивление: ρ=0,45 Ом·мм2/м;

Температура точки Кюри: Θс=500 ºС;

Твердость по Бринеллю 170/130 HB;

Временное сопротивление: σВ= 780/440 МПа;

Предел текучести: σ0,2= 685/145 МПа;

Модуль нормальной упругости: Е=160 Кн/мм2;

Относительное удлинение: δ5=3/35 %;

Относительное сжатие: φ= 15/60 %.

Магнитные свойства сплава

Вид продукции	Класс	Толщина или диаметр, мм	Максимальная магнитная проницаемость		Коэрцитивная сила		Индукция технического насыщения	Коэффициент прямоугольности в поле 800 А/м (10 Э)
			мГн/м	Гс/Э	А/м	Э	Т(10-4 Гс)	Коэффициент прямоугольности в поле 800 А/м (10 Э)
			Не менее		Не более		Не менее
Холоднокатаные ленты	1	0,005 0,01 0,02	19 25 50	15000 20000 40000	40 32 20	0,50 0,40 0,25	1,50	0,80 0,83 0,85
	1	0,05 0,10	50	40000	18	0,23		0,85
	2	0,01 0,02	44 75	35000 60000	20 15	0,25 0,18		0,87 0,92
	2	0,05 0,10	75	60000	15	0,18		0,90

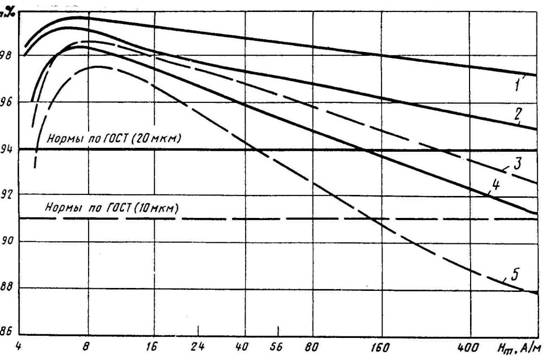

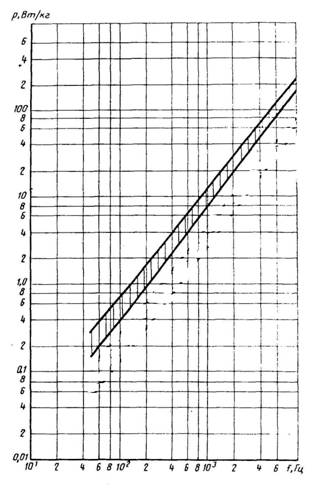

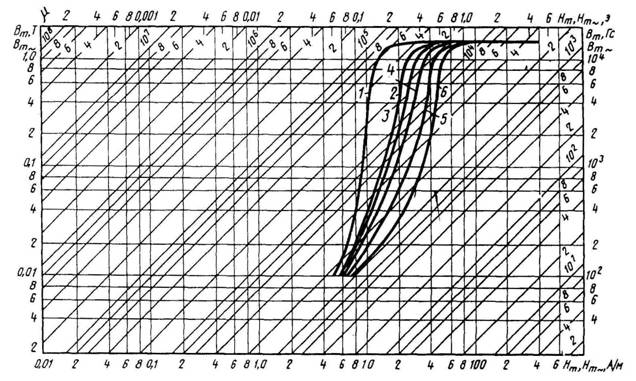

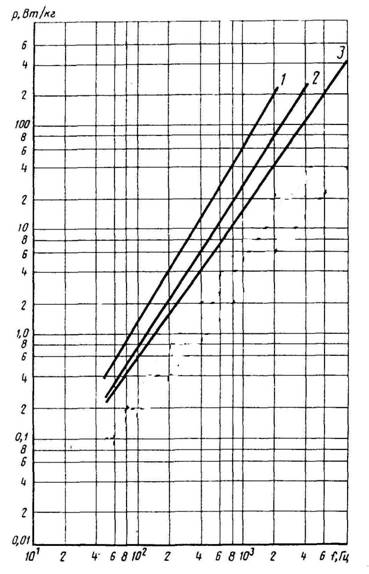

	3	0,01 0,02 0,05	75 95 100	60000 75000 80000	15 13 11	0,18 0,16 0,14	1,52	0,91 0,94 0,94
