50Н

Сплав 50Н   ГОСТ 10160-75

Химический состав, %

Углерод, не более

Кремний

Марганец

Сера, не более

Фосфор, не более

Хром

Никель

Молибден

Кобальт

Медь, не более

Железо

0,03

0,15-0,3

0,3-0,6

0,02

0,02

-

49,0-50,5

-

-

0,2

Остальное




Технические свойства

Применение

Сплав с повышенной маг­нитной проницаемостью, обла­дающие наивысшим значением индукции насыщения из всей группы железоникелевых спла­вов, не менее 1,5 Т.Сплав  с кристал­лографической текстурой и прямоугольной петлей гистере­зиса.

Для сердечников магнитных усилителей, коммутирующих дросселей, выпрямительных ус­тановок, элементов вычислительных аппаратов счетно-решающих машин.


Тепловые свойства сплава

Тепловой коэффициент линейного расширения, 106 1/ºС, в интервале температур, ºС

20-100

20-200

20-300

20-400

20-500

20-600

20-700

20-800

20-900

8,9

9,2

9,2

9,2

9,4

-

-

-

-


Основные физические константы и механические свойства сплава:

Плотность: γ=8,2 г/см3;

   Удельное электрическое сопротивление: ρ=0,45 Ом·мм2/м;

Температура точки Кюри: Θс=500 ºС;

Магнитострикция насыщения: λS=25·106;

Твердость по Бринеллю  170/130 HB;

Временное сопротивление: σВ=    780/440  МПа;

Предел текучести: σ0,2= 685/145 МПа;

Модуль нормальной упругости: Е=160 Кн/мм2;

Относительное удлинение: δ5=3/35 %;

Относительное сжатие: φ= 15/60 %.

Магнитные свойства сплава

Вид продукции

Класс

Толщина или диаметр, мм

Начальная магнитная проницаемость

Максимальная магнитная

проницаемость

Коэрцитивная

сила

Индукция технического

насыщения

мГн/м

Гс/Э

мГн/м

Гс/Э

А/м

Э

Т(10-4 Гс)

Не менее

Не более

Не менее

Холоднокатаные ленты

1

0,05

0,08

2,5

2000

25

20000

20

0,25

1,50

0,10

0,15

2,9

2300

31

25000

16

0,20

0,20

0,25

0,27

3,3

2600

38

30000

12

0,15

0,35

0,50

3,8

3000

44

35000

10

0,12

0,80

1,0

3,8

3000

38

30000

12

0,15

1,5

2,0

2,5

3,5

2800

31

25000

13

0,16

Горячекатаные листы

3-22

3,1

2500

25

20000

24

0,30

Прутки

8-100

3,1

2500

25

20000

24

0,30

Холоднокатаные ленты

2

0,10

0,15

3,8

3000

38

30000

14

0,18

0,20

0,25

4,4

3500

44

35000

12

0,15

0,35

0,50

5,0

4000

56

45000

10

0,12

0,80

1,0

5,0

4000

50

40000

10

0,12

1,5

2,0

3,8

3000

44

35000

12

0,15

Холоднокатаные ленты

3

0,05

0,10

0,20

12,5*

10000*

75

60000

4,0

0,05

1,52


*Значение магнитной проницаемости для холоднокатаной ленты приведено для поля напряженностью 0,4 А/м (0,005 Э).

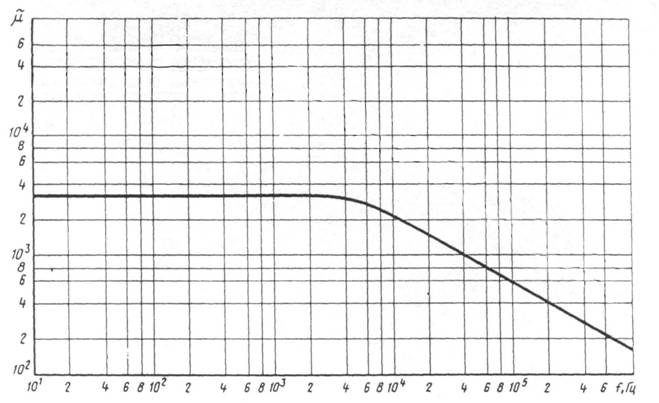

Зависимость  μ. от частоты для  в поле напряженностью 0,40 А/м (5мЭ) в лентах толщиной   0,1 мм

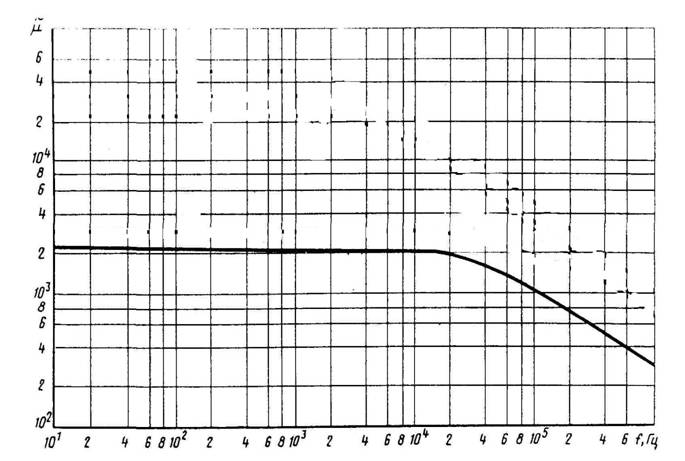

Зависимость  μ. от частоты для  в поле напряженностью 0,40 А/м (5мЭ) в лентах толщиной   0,2мм

μ- модуль комплексной относительной магнитной проницаемости

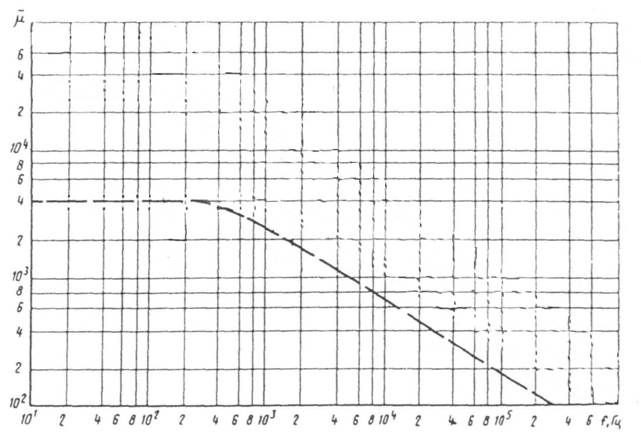

Зависимость  μ. от частоты для  в поле напряженностью 0,40 А/м (5мЭ) в лентах толщиной   0,35 мм

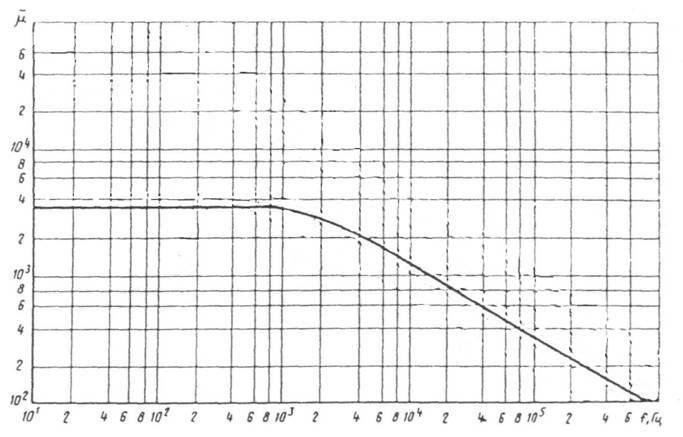

Зависимость  μ. от частоты для  в поле напряженностью 0,40 А/м (5мЭ) в лентах толщиной   0,05 мм

μ- модуль комплексной относительной магнитной проницаемости

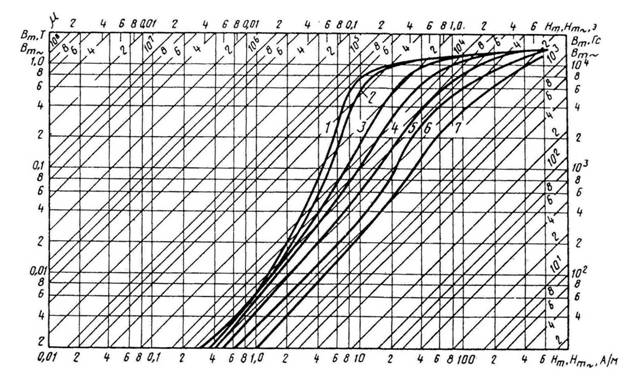

Кривые намагничивания сплава  толщиной 0,2 мм для частот:

1 – 0 Гц; 2 – 50 Гц; 3 – 400 Гц; 4 – 1000Гц; 5 – 2000 Гц; 6 – 4000 Гц; 7 – 10000Гц;

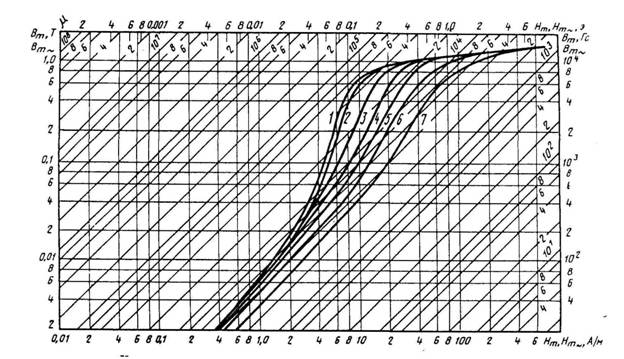

Кривые намагничивания сплава толщиной 0,1 мм для частот:

1 – 0 Гц; 2 – 50 Гц; 3 – 400 Гц; 4 – 1000Гц; 5 – 2000 Гц; 6 – 4000 Гц; 7 – 10000Гц;

Размеры и предельные отклонения  по размерам стали должны соответствовать требованиям:

Холоднокатаных листов – ГОСТ 19904-74;

Кованых прутков – ГОСТ 2590-88;

Горячекатаных прутков – ГОСТ 1133-71.
