4Х3ВМФ

Сталь 4Х3ВМФ   ГОСТ 5950-2000

Группа

Массовая доля элемента, %

Углерод

Кремний

Марганец

Хром

Вольфрам

Ванадий

Молибден

Никель

II

0,40 – 0,48

0,60 – 0,90

0,30 – 0,60

2,80 – 3,50

0,60 – 1,00

0,60 – 0,90

0,40 – 0,60

-


II группа – для изготовления инструмента, используемого в основном для обработки ме­таллов давлением при температуре выше 300 °С;

По способу дальнейшей обработки горячекатаную и кованую  металлопродукцию под­разделяют на подгруппы:

а – для горячей обработки давлением;

б – для холодной механической обработки (обточки, строжки фрезерования и т.д.)

По состоянию поверхности металлопродукцию подгруппы б подразделяют на:

О – обычного качества;

П – повышенного качества.

Твердость отожженной или высокоот­пущенной стали

Твердость стали после закалки или закалки с отпуском

Твердость, HB, не более

Температура, оС,

и среда закалки

Температура отпуска, оС

Твердость HRCЭ  (HRC), не ме­нее

241

1040 - 1060, масло

-

53 (52)

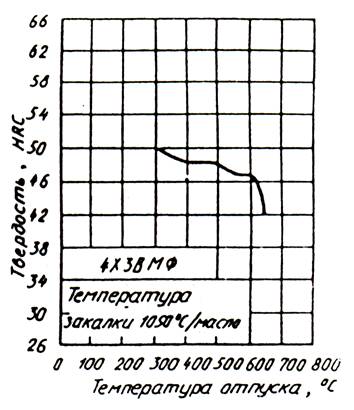

Кривая зависимости твердости по Роквеллу (HRC) от температуры отпуска:

Применение: для мелких молотовых штампов; молотовых и прессовых вставок (толщиной или диаметром до 300 – 400 мм), инструмента горизонтально-ковочных машин при горячем деформировании конструкционных и жаропрочных сталей; инструмента для высокоскоростной машинной штамповки конструкционных сталей.

Сортамент:

кованая круглого и квадратного сечений – ГОСТ 1133-71;

горячекатаная круглого сечения – ГОСТ 2590-88;

горячекатаная квадратного сечения – ГОСТ 2591-88;

полосовая – ГОСТ 4405-75;

калиброванная – ГОСТ 7417-75; ГОСТ 8559-75 и ГОСТ 8560-78;

сталь со специальной отделкой поверхности – ГОСТ 14955-77.
