49К2ФА

Сплав 49К2ФА   ГОСТ 10160-75

Химический состав, %

Углерод

Кремний

Марганец

Сера

Фосфор

Никель

Хром

Молибден

Кобальт

Медь

Железо

Ванадий

Не более

0,03

0,15

0,3

0,01

0,01

0,3

-

-

48,0-50,0

-

Остальное

1,7-2,0


Технические свойства

Применение

Сплав с магнитным насыще­нием не менее 2,35 Т, с высо­кой точкой Кюри 950° С и вы­сокой магнитострикцией.

Для трансформаторов, магнитных усилителей, роторов и статоров электрических ма­шин.


Продукция из сплава класса 1 и 2

Среда отжига

Температура и скорость нагрева

Время выдержки, ч.

Режим охлаждения

Вакуум с остаточным давлением не выше10-3 мм рт. ст

(820±20)º С, не более 500º С/ч

3-6

До 40º С со скоростью 100º С/ч, далее произвольно под вакуумом до температуры менее 150º С


Продукция из сплава класса 3

Среда отжига

Температура и скорость нагрева

Время выдержки, ч.

Режим охлаждения

Вакуум с остаточным давлением не выше10-3 мм рт. ст

(820±20)º С, не более 500º С/ч

1-3

До 400º С со скоростью 600º С/ч, далее произвольно под вакуумом до температуры менее 150º С. Витые сердечники охлаждают в продольном магнитном поле напряженностью 800 А/м (10Э)


Основные физические константы и механические свойства сплава :

Плотность: γ=8,15 г/см3;

   Удельное электрическое сопротивление: ρ=0,40 Ом·мм2/м;

Температура точки Кюри: Θс=960 ºС;

Магнитострикция насыщения: λS=(60-100)·106;

Твердость по Бринеллю  HRC35/HRB90;

Временное сопротивление: σВ=    1320/490  МПа;

Предел текучести: σ0,2= -/345 МПа;

Модуль нормальной упругости: Е=220 Кн/мм2;

Относительное удлинение: δ5=1/1 %;

Магнитные свойства сплава

Вид продукции

Класс

Толщина или диаметр, мм

Индукция Т(10-4 Гс), при напряженности магнитного поля, А/см

Удельные потери, Вт/кг

Коэрцитивная сила

Магнитная проницаемость

Магнитострикция насыщения

В4

В25

В150

Р1,5/400

Р1,8/400

Р2,0/400

А/м

Э

мГн/м

Гс/Э

Не менее

Не более

Не более

Не менее

Ленты и листы

1

0,1

0,2

-

-

2,2

2,2

-

-

-

-

-

-

-

-

140

120

1,75

1,5

Максимальная

-

-

6,9

5500

6,9

5500

2

0,1

0,15-0,2

0,25-0,7

1,8

1,85

1,85

2,2

2,2

2,2

-

-

-

-

-

-

35

39

-

45

55

-

80

48

48

1,0

0,6

0,6

-

-

-

-

-

-

-

-

-

3

0,05

1,8

2,1

-

-

24

29

40

0,5

-

-

-

0,1

2,0

2,2

-

-

25

30

30

0,38

-

-

-




Тепловые свойства сплава

Тепловой коэффициент линейного расширения, 106 1/ºС, в интервале температур, ºС

20-100

20-200

20-300

20-400

20-500

20-600

20-700

20-800

20-900

9,2

9,5

9,8

10,1

10,4

10,5

10,8

11,3

-

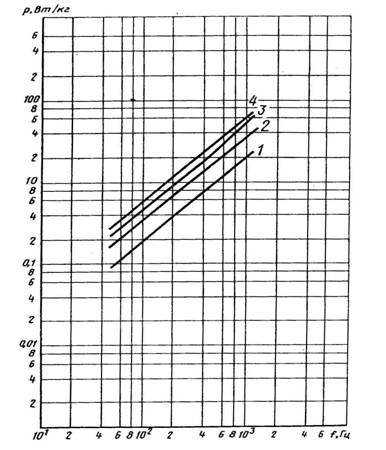

Зависимость удельных потерь от частоты для сплава  в лентах толщиной 0,1 мм ( после термомагнитной обработки):

1 – при индукции 1,0 Т; 2 –при индукции 1,5 Т; 3 –при индукции 1,8 Т; 4 – при индукции 2,0 Т;

Размеры и предельные отклонения  по размерам стали должны соответствовать:

Холоднокатаных листов - ГОСТ 19904-74;

Кованых прутков – ГОСТ 2590-88;

Горячекатаных прутков – ГОСТ 1133-71.
