47НК

Сплав 47НК ГОСТ 10160-75

Технические свойства	Применение
Сплавы с низкой остаточной индукцией и постоянством проницаемости в широком интервале полей, обладающие магнитной текстурой.	Для сердечников катушек постоянной индуктивности, дросселей фильтров, широкополосных трансформаторов.

Основные физические константы и механические свойства сплава:

Плотность: γ=8,4 г/см3;

Удельное электрическое сопротивление: ρ=0,20 Ом·мм2/м;

Температура точки Кюри: Θс=700 ºС;

Магнитострикция насыщения: λS=14·106;

Твердость по Бринеллю 160/130 HB;

Временное сопротивление: σВ= 880/490 МПа;

Предел текучести: σ0,2=-/145 МПа;

Модуль нормальной упругости: Е=200 Кн/мм2;

Относительное удлинение: δ5=3/40 %;

Магнитные свойства сплава

Вид продукции	Класс	Толщина мм	Начальная проницаемость		Отношение максимальной проница-емости к начальной	Коэффициент прямоуголь-ности в поле 800 А/м (10Э)	Температурный коэффициент проницаемости в интервале температур от -60 до +120 С,%/С
			мГн/м	Гс/Э			Начальной	Максимальной
			Не менее			Не более
Холоднокатаные ленты	1	0,01 0,02 0,10	1,1	900	1,15	0,05	0,06	0,06
	2	0,01 0,02 0,10	1,4	1100	1,15	0,05	0,06	0,06

Среда отжига	Температура и скорость нагрева	Время выдержки, ч.	Режим охлаждения
Вакуум с остаточным давлением не выше10-3 мм рт. ст. или водород с точкой росы не выше минус 40º С	550-600º С/ч	0,5-1	До 350º С со скоростью 30-50º С/ч, далее с выключенной печью

Среда отжига

Температура и скорость нагрева

Время выдержки, ч.

Режим охлаждения

Вакуум с остаточным давлением не выше10-4 мм рт. ст. или водород с точкой росы не выше минус 40º С

Первая операции :

(1000±20)º С

не более 500º С/ч

Вторая операция:

Отпуск в поперечном магнитном поле, необходимом для достижения технического насыщения

До 600º С со скоростью не более 200º С/ч, от 600º С скорость не нормируется

Тепловые свойства сплава

Тепловой коэффициент линейного расширения, 106 1/ºС, в интервале температур, ºС
20-100	20-200	20-300	20-400	20-500	20-600	20-700	20-800	20-900
11,0	11,1	11,2	11,4	11,7	-	-	-	-

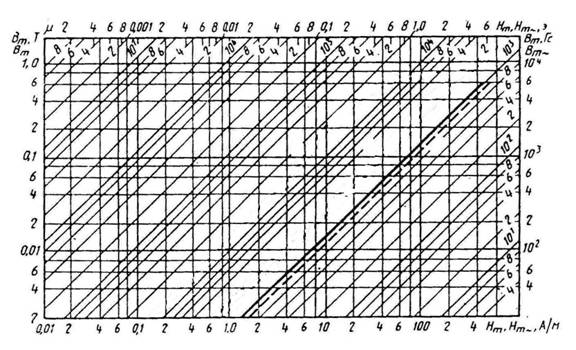

Кривые намагничивания образцов ленты толщиной 0,02 мм

Сплошной линией – при частоте 4000Гц, пунктирной линией – при частоте 4000 Гц;

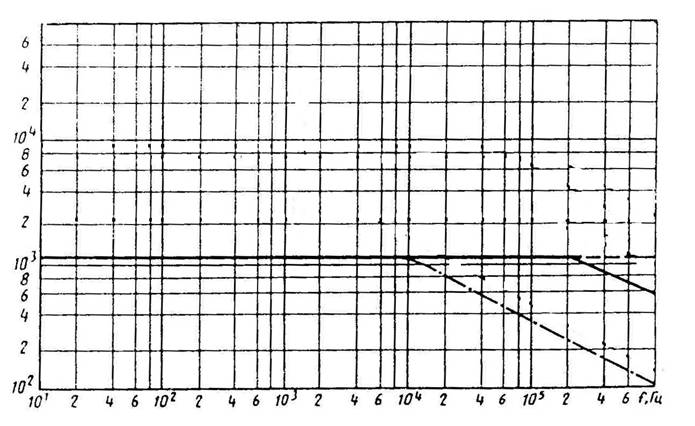

Зависимость начальной проницаемости от частоты

Кривая зависимости для ленты толщиной 0,02 мм - сплошная линия, для ленты толщиной 0,01 мм – пунктирной, для ленты толщиной 0,1 мм – штрихпунктирной;

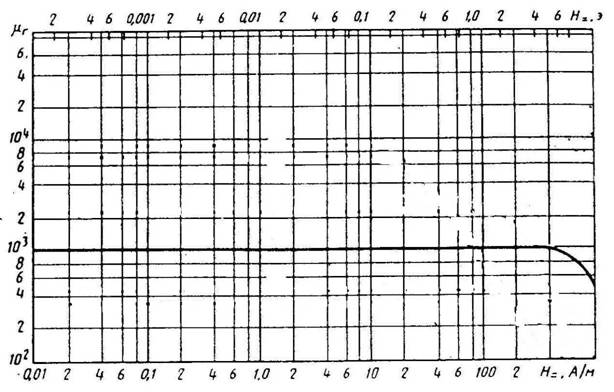

Зависимость обратимой проницаемости от напряженности подмагничивающего поля для сплава толщиной 0,1 мм, частота 100 кГц;

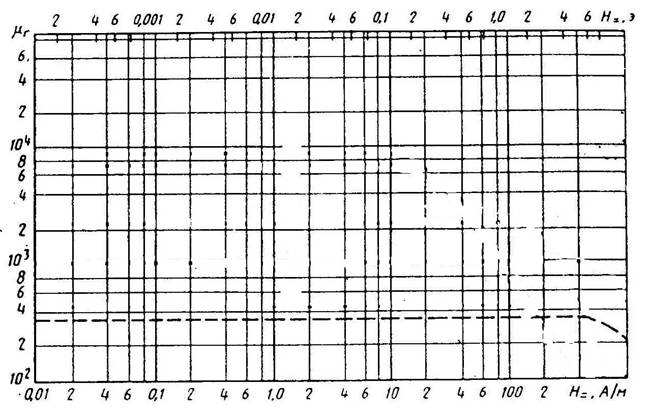

Зависимость обратимой проницаемости от напряженности подмагничивающего поля для сплава толщиной 0,1; 0,02 и 0,01 мм, частота 1 кГц;

Размеры и предельные отклонения по размерам стали должны соответствовать требованиям:

Холоднокатаных листов - ГОСТ 19904-74;

Кованых прутков – ГОСТ 2590-88;

Горячекатаных прутков – ГОСТ 1133-71.
