27ХГР

Сталь 27ХГР   ГОСТ 4543-71

Группа стали – хромомарганцовая

Массовая доля элементов, %

Углерод

Кремний

Марганец

Хром

Никель

Молибден

Алюминий

Титан

Ванадий

0,25-0,31

0,17-0,37

0,70-1,00

0,70-1,00

-

-

-

-

-


Число твердости, НВ, не более

Отожженный или высокоотпущенный прокат

217

Нагартованный прокат

269


Термообработка

Передел текучести σт,

Н/мм2 (кгс/мм2)

не менее

Временное сопротивление σв,

Н/мм2 (кгс/мм2)

Относительное удлинение δ5,%

Относительное сужение ψ, %

Ударная вязкость KCU,

Дж/см2

(кгс·м/см2)

Размер сечения заготовок для термической обработки (диаметр круга или сторона квадрата), мм

Закалка

Отпуск

Температура, оС

Среда охлаждения

Температура, оС

Среда охлаждения

1-й закалки или нормализации

2-й закалки

не менее

870

-

Масло

200

Воздух

1175(120)

1370(140)

8

45

59(6)

-

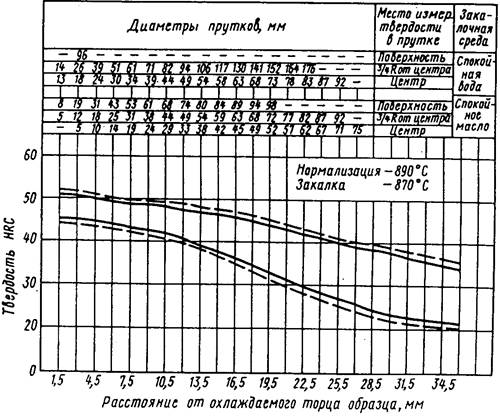

Полосы прокаливаемости

По требованию потребителя, указанному в заказе, пачки, концы или торцы горячекатаных и кованых прутков, а по согласованию изготовителя с потребителем и калиброванных прутков из стали всех марок в зависимости от группы  должны  маркироваться краской в соответствии с таблицей

Группа стали

Цвет маркировки

Хромомарганцовая Синий + черный

Сортамент:

горячекатаная квадратная – ГОСТ 2591-88,

горячекатаная квадратная ­– ГОСТ 2590-88,

горячекатаная шестигранная – ГОСТ 2879-88,

горячекатаная полосовая – ГОСТ 103-76,

кованая круглая и квадратная – ГОСТ 1133-71,

калиброванная круглая – ГОСТ 7417-75,

калиброванная квадратная – ГОСТ 8559-75,

калиброванная шестигранная – ГОСТ 8560-78,

серебрянка – ГОСТ 14955-77
