25БА170

Феррит 25БА170   ГОСТ 24063-80

         Химический состав должен следовать следующим требованиям:

         основные составляющие компоненты соединения в молярных долях – ВаO · nFe2O3 (n от 4,7 до 5,9);

         примесные составляющие:

         редкоземельные элементы в массовых долях – от 0,1 до 1% сверх основных составляющих;

         Al, Si, B, Bi и др. в массовых долях – от 0,1 до 3% сверх основных составляющих.

         Температура точки Кюри Ө, К(оС) – 723(450)

         Проницаемость возврата μчес:

                   для изотропных ферритов – 1,15-1,35

                   для анизотропных ферритов – 1,03-1,25

         Удельное электрическое сопротивление ρ, Ом·м – 10-103

         Плотность ρм·10-3, кг/м3:

                   кажущаяся – 4,5-5,1

                   рентгеновская – 5,27

         Теплопроводность λ, Вт/(м·К) – 1,9-3,2

         Удельная теплоёмкость С, Дж/(кг·К) – 600-700

         Коэффициент линейного расширения α·106, 1/К:

                   параллельно ориентации – 13,0-15,5

                   перпендикулярно ориентации – 8-11

         Твёрдость по Моссу – 6-7

Предел прочности, Мпа (кг/см2):

                   на растяжение – 25-30 (250-300)

                   на сжатие – 180-200 (1800-2000)

                   на изгиб – 70-80 (700-800)

                   на кручение – 50 (500)

         Модуль Юнга Е·10-5, МПа (кгс/см2) – 1,8-2,0 (18-20)

Модуль сдвига G·10-5, МПа (кгс/см2) – 0,66-0,74 (6,6-7,4)

Коэффициент Пуассона – 0,35-0,4

Напряжённость магнитного поля Н, кА/м (Э), обеспечивающая вывод феррита на предельную петлю гистерезиса – 650 (8000).

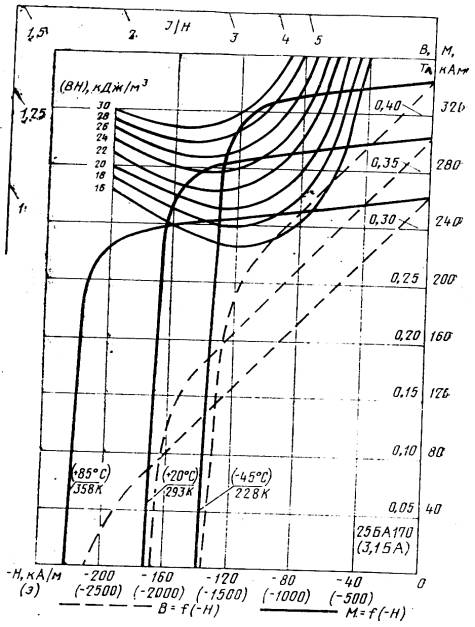

Кривые размагничивания при трёх температурах.
