Связь между свойствами сплавов и типом диаграммы состояния

 Как известно, вид диаграммы состояния зависит от того, какие фазы образуют оба компонента. Свойства сплава также зависят от того, какие соединения или какие фазы образовали компоненты сплава.

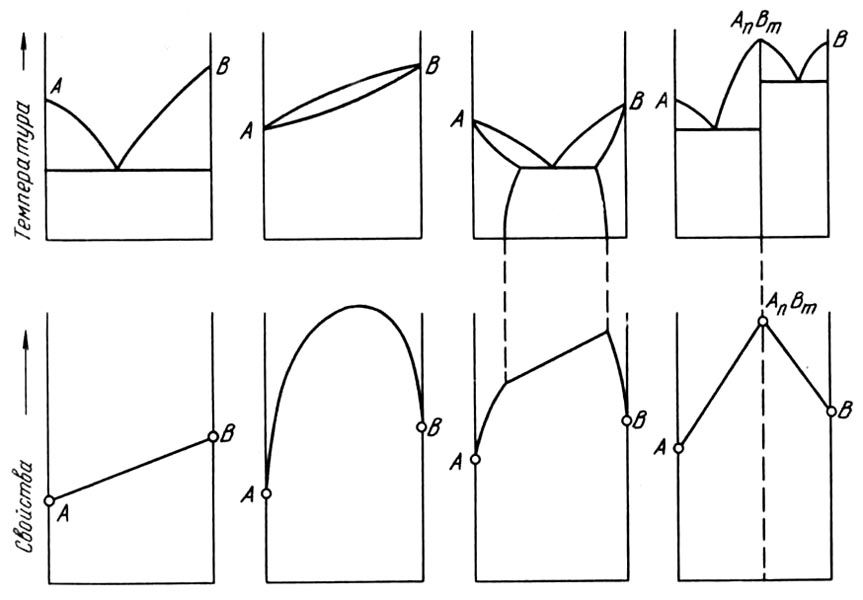

Поэтому очевидно, что между видом диаграммы состояния и свойствами сплава должна существовать определенная связь. На рис. приведены четыре основных типа диаграмм состояний и соответствующие им закономерности изменения свойств сплава с изменением концентрации :

1. При образовании смесей (рис. а)Свойства сплава изме няются по линейному закону (аддитивно). Следовательно, значени свойств сплава находятся в интервале между свойствами чистых ком понентов.

2. При образовании твердых растворов (рис. б)свойств сплава изменяются по криволинейной зависимости, причем некото рые свойства, в первую очередь электросопротивление, могут значи тельно отличаться от свойств компонентов. Следовательно, при образовании механической смеси электросопротивление повышается незначительно, при образовании твердого раствора — весьма сильно. Поэтому распад твердого раствора на две (или более) фазы приводит к повышению электропроводности(закон Курнакова).

3. При образовании ограниченных твердых растворов (рис. в ) свойства в интервале концентраций, отвечающем однофазным твердым растворам, изменяются по криволинейному, а в двухфазной области диаграммы — по прямолинейному закону, причем крайние точки на прямой являются свойствами чистых фаз, предельно насыщенных твердых растворов, образующих данную смесь.

4. При образовании химического соединения на диаграммеконцентрацияСвойства (рис. г)концентрация химического соединения отвечает максимуму (или минимуму) на кривой (в данном случае перелом прямой). Эта точка перелома, соответствующая химическому соединению, называется сингулярной (особой) точкой. По диаграммесостав —свойства находим стехиометрическое соотношение компонентов данного химического соединения определяя, какой концентрации отвечает сингулярная точка.

Точное изучение свойств в зависимости от изменения концентраций (т. е. построение диаграммысостав—свойства) является важным дополнением при изучении и построении диаграмм состояний.

Метод изучения изменений свойств в зависимости от изменения состава и построения диаграммы составСвойства был положен Н. С. Курнаковым в основу разработанного им физико-химического анализа сплавов. В настоящее время физико-химический анализ является одним из основных методов изучения сплавов и его широко применяют в научных исследованиях новых сплавов при изучении структурных превращений и в других случаях.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
