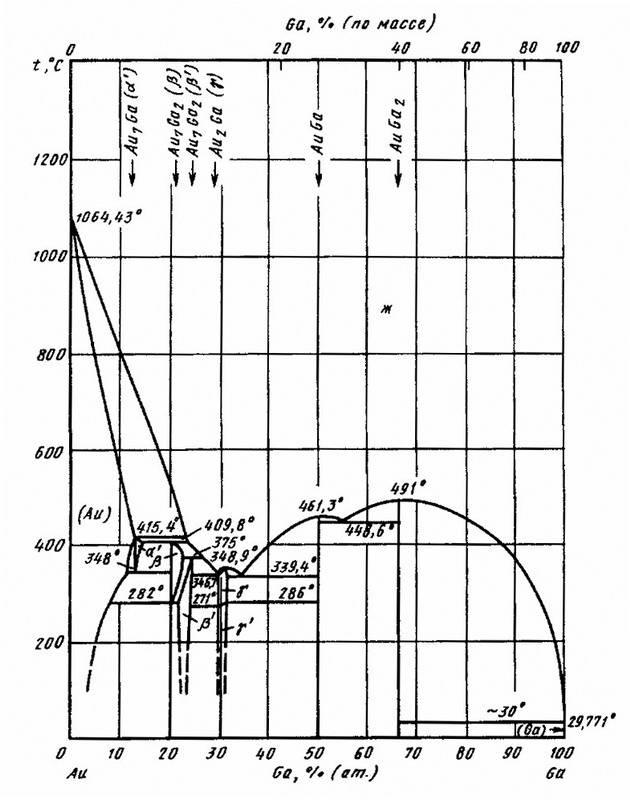

Диаграмма состояния системы золото-галлий (Au-Ga)

Диаграмма состояния Au—Ga построена в полном интервале концентраций . Сплавы с температурой плавления ниже 800 °С синтезированы в эвакуированных кварцевых ампулах, а с температурой плавления выше 700 °С и содержанием Ga менее 12 % (ат.) — в графитовых тиглях в атмосфере Аr. Образцы подвергнуты отжигу в течение 48 ч вблизи температуры плавления, затем отжигу в течение 240 ч при 350 °С и до 2160 ч при температуре менее 170 °С. Для приготовления сплавов использованы Ga чистотой 99,999 % (по массе), Аи чистотой 99,999 % (по массе). Исследование выполнено методами термического, микроструктурного, рентгеновского фазового и структурного анализов.

В системе Au—Ga установлено образование пяти соединений, из которых AuGa2, AuGa и Au2Ga образуются с открытым максимумом при температурах 491, 461,3, 348,9 °С; соединения Au7Ga2, Au7Ga2 и Au7Ga кристаллизуются по перитектическим реакциям при температурах 409,8, 375 и 415,4 °С, соответственно. Соединение Au7Ga и высокотемпературная модификация Au7Ga2 распадаются по эвтектоидным реакциям при температурах 348 и 282 °С, соответственно, на смеси (Au) + Au7Ga2 и (Au) + Au7Ga2. В интервале температур 274—286 °С в зависимости от состава в пределах области гомогенности Соединение Au2Ga претерпевает полиморфное превращение. При температурах 346,7; 339,4 и 30 °С осуществляется эвтектическая кристаллизация, эвтектика при температуре 30 С  Ж ↔AuGa2 + (Ga) вырождена.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
