Диаграмма состояния системы золото – ванадий (Au-V)

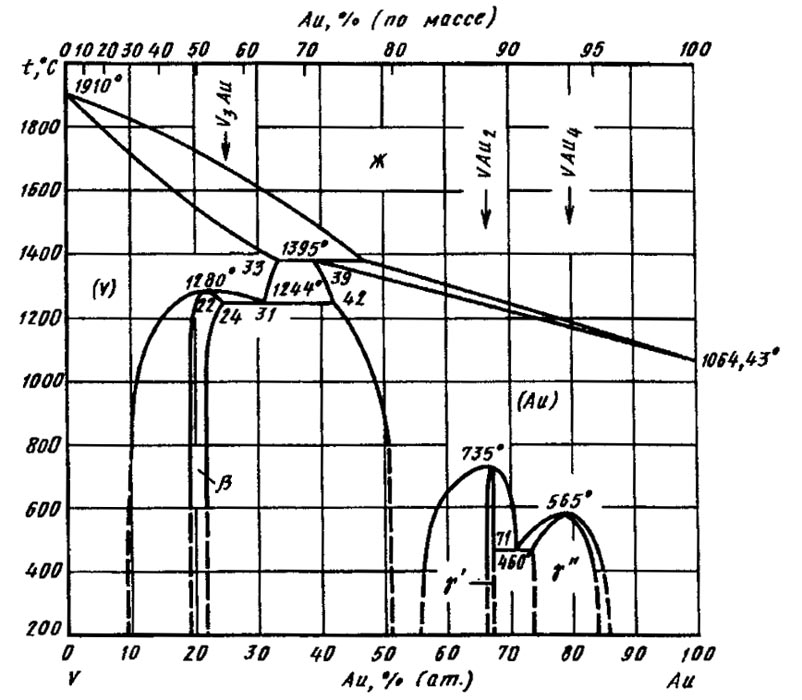

Диаграмма состоянияAu—V построена методами металлографического и дифференциального термического анализов и путем измерения свойств. Диаграмма состояния относится к перитектическому типу. В твердом состоянии в системе образуются три промежуточные фазы. РастворимостьAu в V при температуре перитектики 1385 °С доставляет 33±2 % (ат.), при 1200°С - 15 % (ат.), при 800 °С (ат.) . При понижении температуры в твердом растворе на основе V образуется фаза β с максимумом при 22±1 % (ат.) Au при температуре 1280±5 °С. Эвтектоидная точка имеет место при содержании 31 % (ат.) Au и температуре 1244±3 ^:С [1]. В работе [2] фаза β образуется по перитектической реакции при температуре 1520 °С. Область гомогенности фазы β находится в пределах 19,5±0,5 % (ат.) Au при 900 °С до 24±0,5 % (ат.) Au при 1244 °С фаза β обладает структурой типа Cr₃Si. Этой фазе приписывается также формулаV₃Au . Экстраполированное значение параметра кубической решетки для составаV₃Auа = 0,4884±0,0002 нм.

Растворимость V в Au при температуре перитектики составляет 61 ±1 % (ат.), 58±2 % (ат.) при 1244 °С, 50±2 % (ат.) при 1000 °С

Соединение VAu₂ образуется из твердого раствора на основе Au при температуре 735 °С [21, имеет базоцентрированную ромбическую решетку.

Соединение VAu₄ образуется из твердого раствора на основе An при температуре 565 °С. Оно обладает тетрагональной структурой. В сплавахAu₄V при упорядочении возникают существенные тетрагональные искажения исходной ГЦК-ячейки, на основе которой базируется сверхструктура.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
