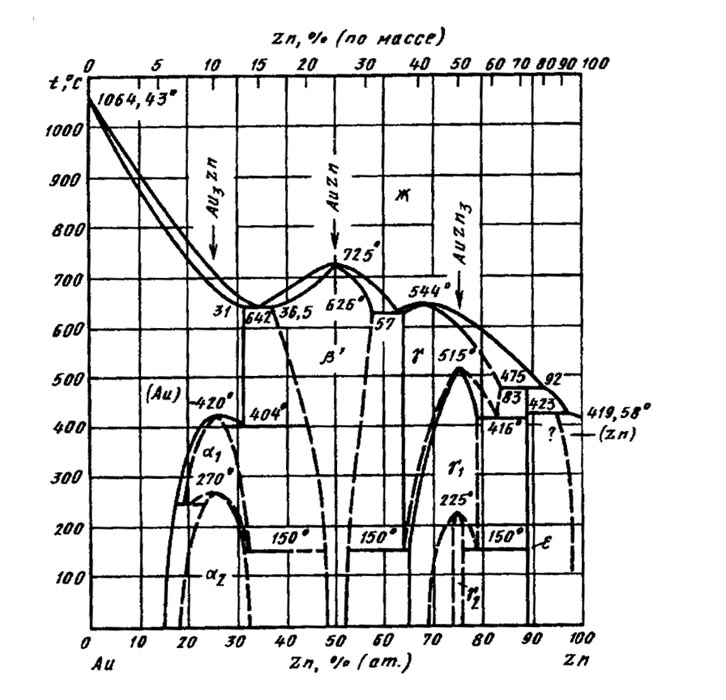

Диаграмма состояния системы золото – цинк (Au-Zn)

Эта система исследована неоднократно методами термического, микроструктурного, рентгеноструктурного фазового анализов, путем измерения физических свойств. Диаграмма состояния имеет сложный характер. При кристаллизации в системе образуются твердые растворы на основе исходных компонентов и несколько промежуточных фаз, из которых β' и γ образуются конгруэнтно при температурах 725 °С и 544 °С , а ε образуется по перитектической реакции.

В системе наблюдаются два эвтектических равновесия: Ж ↔ (Au) + β' при температуре 642 °Сс эвтектической точкой, соответствующей 35 % (ат.) Ζn, и Ж ↔ β' + γ при температуре 626 °С с эвтектической точкой при 63 % (ат.) Ζn.

Максимальная растворимость Ζnв Au составляет 31 % (ат.) (13 % (по массе)). При понижении температуры в системе Au—Ζnв области (Au) наблюдается образование упорядоченных фаз. Предполагается, что соединение Au₄Zn образуется по перитектоидной реакции (Аu) + Au₃Zn↔Au₄Zn при температуре 300 °С. фаза Au₅Zn₃ образуется по перитектоидной реакции α, + β' ↔ Au₅Zn₃. (Аu)-твердый раствор обладает неупорядоченной ГЦК структурой.

Соединение Au₄Zn имеет орторомбическую решетку типа Cu₃Pd с параметрами а = 0,40260 нм, Ь = 0,40340 нм, с = 0,40621 нм для cплава, содержащего 19 % (ат.) Ζn.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
