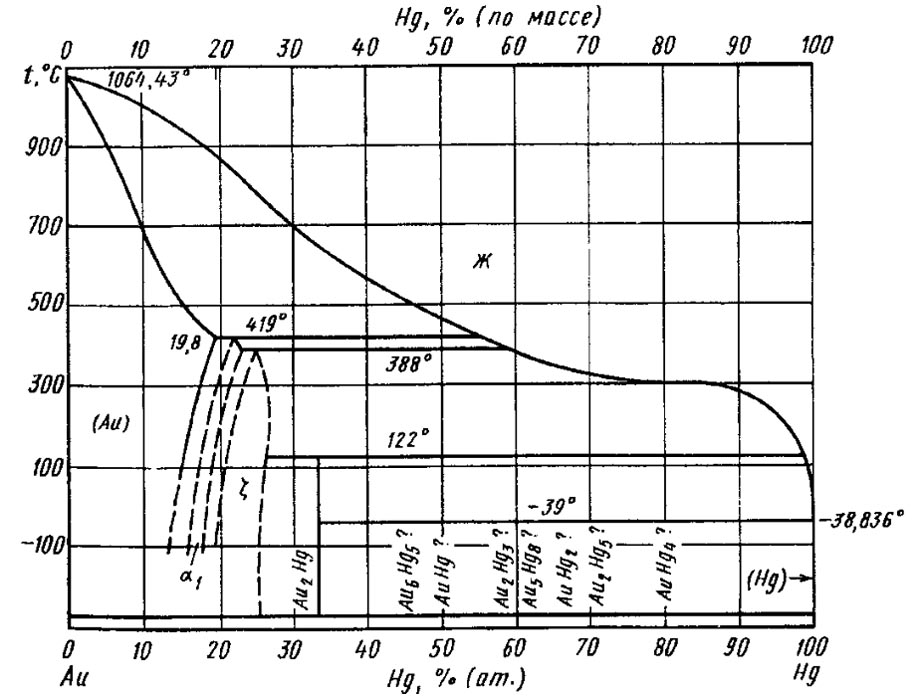

Диаграмма состояния системы золото – ртуть (Au-Hg)

В основу построения диаграммы состояния системыAu—Hg взяты исследования выполненные методами термического, металлографического и рентгеновского анализов с использованием спектроскопически частых Hg и Au [99,99 % (по массе)]. В системеAu—Hg существуют следующие твердые фазы: (Au), α, [16—23 % (ат.) Hg], C(Au₃Hg) [21—26 % (ат.) Hg], Au₂Hg и (Hg). Фазы α, С и Au₂Hg образуются по перитектическим реакциям при температурах 419, 388 и 122 °С, соответственно. Максимальная растворимостьHg в (Аu) при температуре 419 °С составляет 19,8 % (ат.). растворимость Аu в (Hg) практически отсутствует.

Помимо указанных фаз в литературе имеются сообщения о других соединениях: Au₆Hg₅, AuHg, Au₂Hg₃, Au₅Hg₈, AuHg₂, Au₂Hg₅ и AuHg₄. Некоторые из этих фаз стабильны только при определенных давлениях, некоторые могут существовать как метастабильные фазы.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
