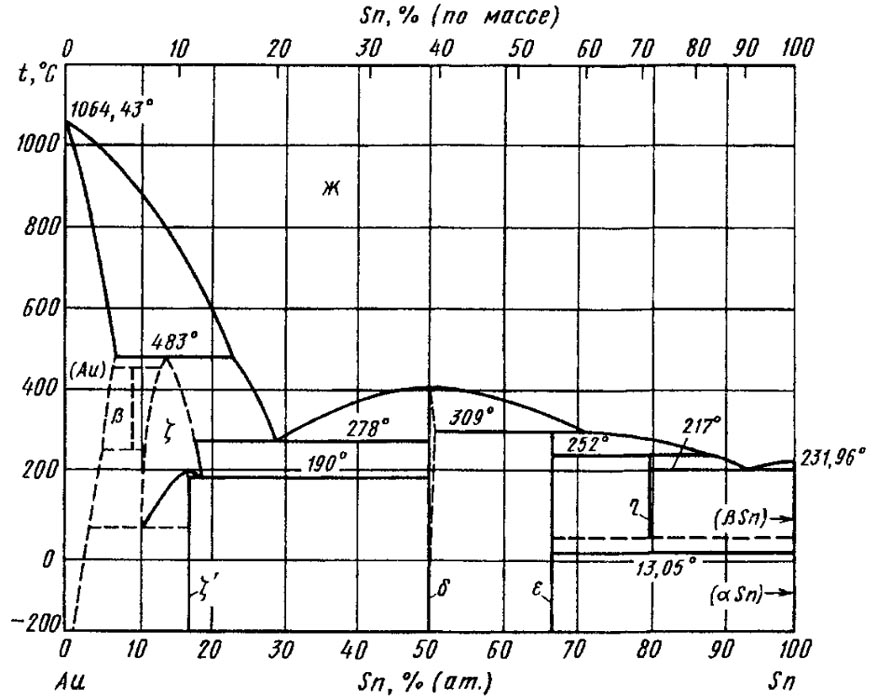

Диаграмма состояния системы золото – олово (Au-Sn)

Исследование сплавов проведено методами термического, микроструктурного и рентгеновского анализов, измерением электропроводности. Максимальная растворимость Sn в Аu составляет -6,8 % (ат.), растворимость Аu в βSn -0,2 % (ат.), в αSn -0,006 % (ат.) [1]. В системе Au—Sn установлено образование пяти соединений: фаза β состава Au₁₀Sn (80 % (ат.) Sn) образуется по перитектоидной реакции и устойчива выше 250 °С (верхний предел устойчивости этой фазы не установлен); фаза С существует в интервале концентраций 11,07—16,3 % (ат.) Sn при температуре 275 °С и распадается по эвтектоидной реакции ζ ↔(Au) + ζ'. Соединение AuSn (фаза δ) плавится конгруэнтно, область гомогенности 50—50,5 % (ат.) Sn; соединение AuSn₂ (фаза ε) образуется по перитектической реакции в узкой области гомогенности; фаза η (AuSn₄) кристаллизуется также по перитектической реакции (252 °С) и не стабильна при низких температурах . При температурах 278 и 217 °С и содержаниях 29,5 и 80 % (ат.) Sn. соответственно, протекают эвтектические реакции, а при температурах 309 и 252 °С — перитектические превращения, связанные с образованием фаз ε и η. Фаза β претерпевает эвтектоидный распад при температуре 250 °С и содержании 91 % (ат.) Аu.

Эвтектоидный распад фазы ζ наблюдается при температуре ниже 100 °С и содержании 10 % (ат.) Sn и при температуре 190 °С и содержании 18,5 % (ат.) Sn.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
