Диаграмма состояния системы золото – хром (Au-Cr)

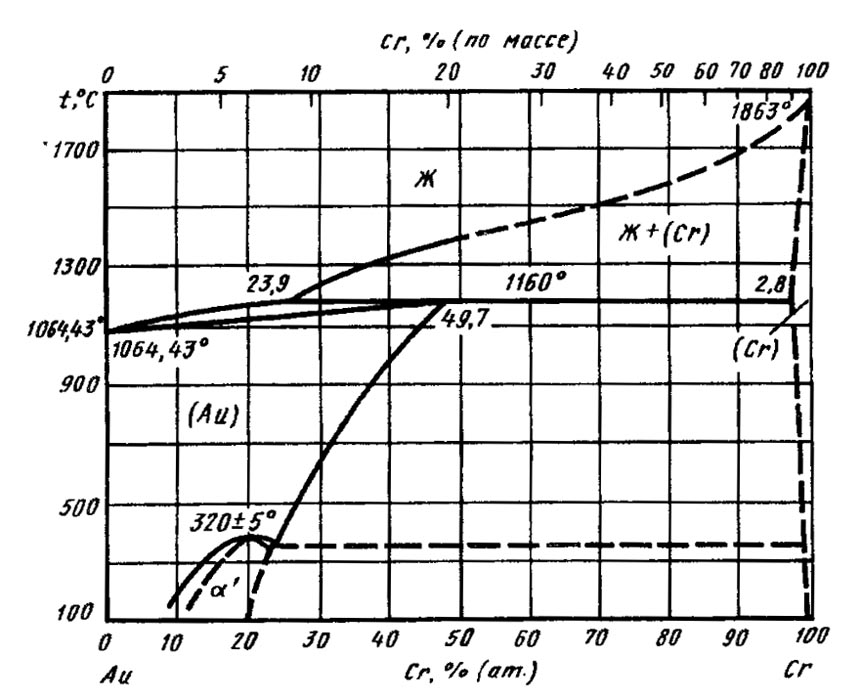

Диаграмма состояния Au—Сr построена на основании экспериментальных результатов, приведенных в работах , и собственных термодинамических расчетов. Твердый раствор Сr в Au (0—40 % (ат.) Сr) имеет решетку типа Сu. Максимальная растворимость Сr в Au при температуре перитектики 1160 °С составляет 49,7 % (ат.). Растворимость Сr в Au при температурах 1100, 1000, 900, 800, 700, 600, 500 °С составляет соответственно 45,8; 40,7; 37,5; 31,8; 30,6; 27,6; 25,3 % (ат.).

Твердый раствор Au в Сr имеет структуру типа W (символ Пирсона сI2). Максимальная растворимость Au в Сr оценена] как 2,8 % (ат.). Растворимость Au в Сr не превышает 0,05 % (ат.).

Соединение Аu₄Сr(α') имеет структуру типа MoNi₄. Для сплава с 20 % (ат.) Сr после закалки от 1000 °С и отжига при 315 °С в течение 96 ч параметры решетки: а= 0,6403 нм, с = 0,6403 нм. Отжиг при 270 °С в течение 96 ч недостаточен для образования сверхструктуры и сплав с 20 % (ат.) Сr имеет ОЦК решетку с параметром а- 0,4033 нм . При температуре выше 330 °С в сплавах наблюдается ближний порядок

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
