Диаграмма состояния системы золото – кадмий (Au-Cd)

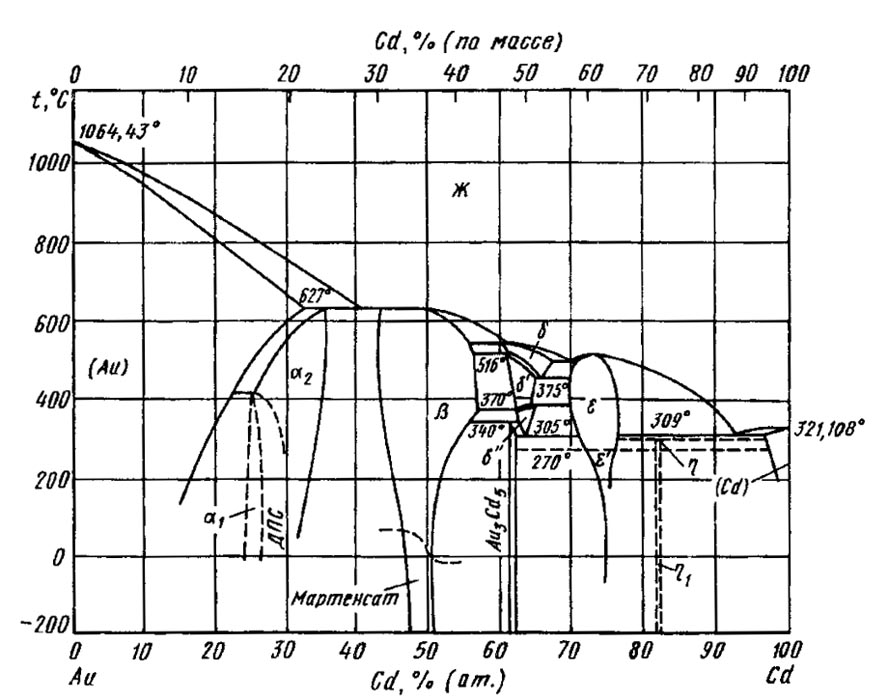

Диаграмма состояния Au—Cd представлена на рис. По перитектическим реакциям в области составов, богатых Au, установлено образование фаз а₁ и а₂ , между фазами а₁ и а₂, существует серия длиннопериодических структур (ДПС). Фаза a₁ образуется при температуре 412 °С . Структура a₁ изотипна структуре Ag₃Mg.Фаза а₂ кристаллизуется при 627 °С, граница а₂ Фазы со стороны Auточно не определена . Фаза а₂ обладает неупорядоченной гексагональной плотноупакованной структурой. В отношении ДПС неясно, происходит ли образование этих структур только в тонкопленочных образцах или они образуются и в объемных образцах .

Температурный интервал кристаллизации фазы β чрезвычайно мал, температуры ликвидуса и солидуса отличаются не более чем на 2°С Структура фазы β изотипна структуре CsCl, область гомогенности фазы β расположена в интервале концентраций 43—57 % (ат.) Cd. Сплавы Аu с Cdв области фазы β при температурах ниже 100 °С претерпевают мартенситные превращения. В области концентраций 47—48,5 % (ат.) Cdобнаружена фаза β' со структурой типа AuCd. В интервале концентраций 49—52 % (ат.) Cdобразуется фаза β" со структурой типа AgZn.

Установлена поочедовательность родственных структур δ, δ', δ", существующих при температурах выше 305 °С.

Максимальная растворимость Cdв Аu при температуре 627 °С равна 32,5 % (ат.), при 309 °С растворимость Аu в Cdсоставляет 3,5 % (ат.). Положение границы твердого раствора (Аu) основано на термодинамических оценках и хорошо согласуется с данными эксперимента.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
