Диаграмма состояния системы золото – бериллий (Au-Be)

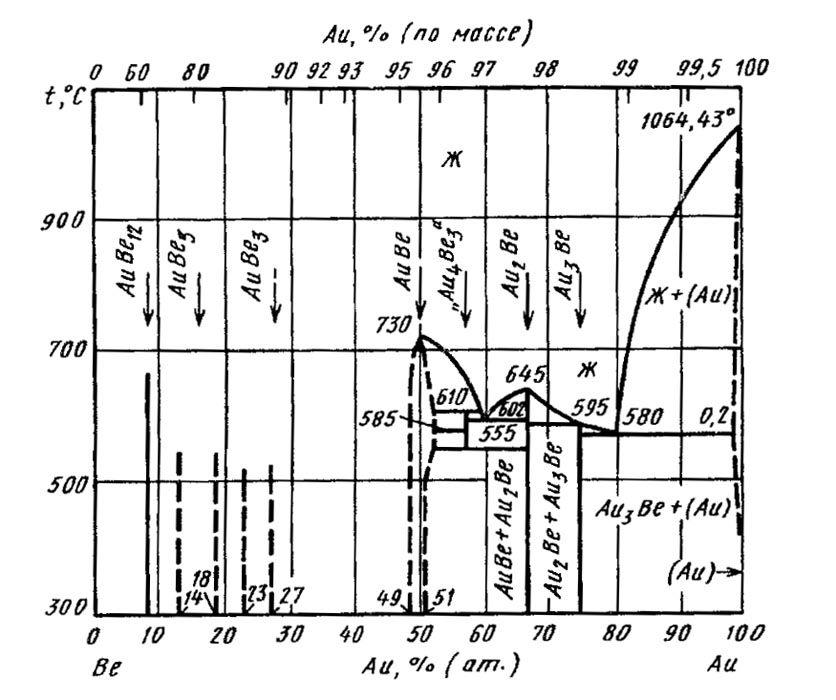

Диаграмма состоянияAu—Be приведена по  обобщенным данным исследований . В области концентрации до 50 % (ат.) Beметодами микроструктурного и термического анализов установлено существование соединенийAuBe, Аu₄Ве₃, Аu₂Ве и Аu₃Ве. СоединенияAuBe и Аu₂Ве плавятся конгруэнтно при температурах 730 и 645 °С соответственно. При температуре 610 °С протекает перитектическая реакция образования фазы Аu₄Ве₃, которая при температуре 555 °С эвтектоидно распадается с образованием смеси из Аu₂Ве и низкотемпературной модификации фазы AuBe; последняя претерпевает полиморфное превращение при температуре 585 °С. Методами микроструктурного и рентгеновского анализов подтверждено существование соединенийAuBe, Аu₃Ве и Au₂Be, установлено образование соединений АuВе₃ и AuBe₁₁ определены области гомогенности фаз AuBe(43—51 % (ат.) Be, AuBe₃ (73-77 % (ат.) Beи AuBe₅ (82-86 % (ат.) Be. В системе обнаружено существование Соединения АuВе₁₂ . При температурах ниже 500 °С растворимостьBeв Аи близка к 0,2 % (ат.), а Аu₃Be— 0,25 % (ат.) растворимость Аu в Be, изученная методом ионной имплантации составляет при 725 °С 0,043 % (ат.) Аu, при 780 °С — 0,1 % (ат.) Аu. Соединение АuВе₅ по кристаллической структуре может быть отнесено к разным структурным типам: MgCu₂, ZnS или UNi₅. Структура остальных соединений в системеAu—Be однозначно не определена.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
