Диаграмма состояния системы железо - вольфрам - титан (Fe-W-Ti)

Сплавы системы исследовали методами микроструктурного и термического анализов. Исходными материалами служили железо с 0,05 % С, титан чистотой 95 % и чистый вольфрам. Образцы готовили  в  тиглях из пифагоровой массы в атмосфере аргона. Для сплавов, богатых титаном, тигли футеровали диоксидом титана или нитридом бора.
Построено одиннадцать политермических разрезов и диаграмм  плавкости. Из жидкости в качестве первичных фаз кристаллизуются α-твердый раствор на основе железа, твердый раствор интерметаллидов Fe3W2 — Fe2Ti(V) и тройной вольфрамовый твердый раствор, содержащий 98—99 % (по массе) W. В твердом состоянии диаграмма состоит из полей α- и V-фаз и двухфазной области между ними.

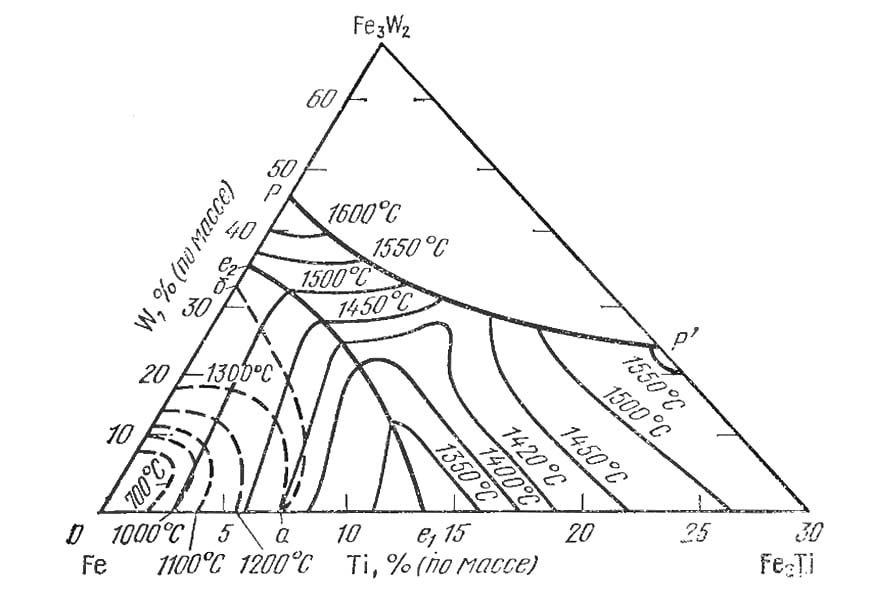

Поверхность ликвидус системы железо - вольфрам - титан (Fe-W-Ti)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
