Диаграмма состояния системы железо - ванадий - кобальт (Fe-V-Co)

Сплавы системы  исследованы   методами    термического,    дилатометрического, магнитного, nbsp; микроструктурного, рентгеновского    анализов и методами растровой электронной микроскопии . Исходными   материалами   служили   армко-железо,  кобальт    чистотой 99,5 % и феррованадий двух сортов, % (по массе) .
На разрезе при 1200° С жидкая фаза исчезает, появляется область непрерывных α-твердых растворов между сторонами кобальт — ванадий и железо — ванадий. При 1000° С появляются области, связанные с образованием упорядоченной γ-фазы. Разрез при 600° С содержит также области, обусловленные образованием упорядоченной фазы и интерметаллического соединения CoV3.

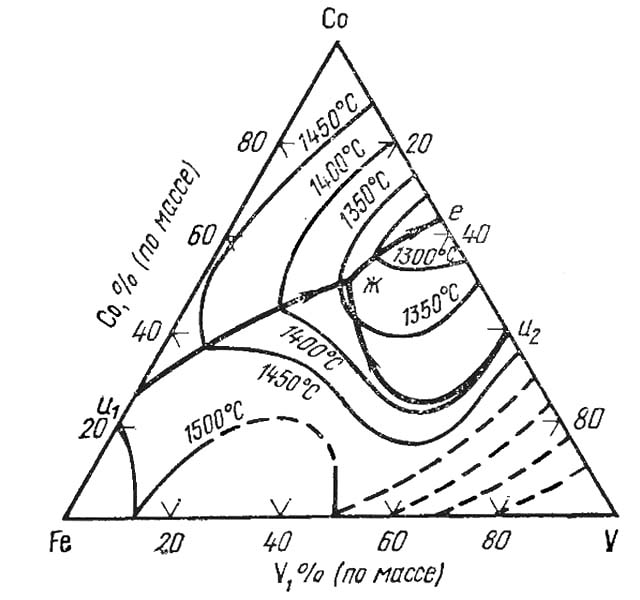

Поверхность ликвидус железо - ванадий - кобальт (Fe-V-Co)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
