Диаграмма состояния системы железо-ванадий-кобальт (Fe-V-Co)

Сплавы системы исследованы методами термического, дилатометрического, магнитного , микроструктурного, рентгеновского анализов и методами растровой электронной микроскопии

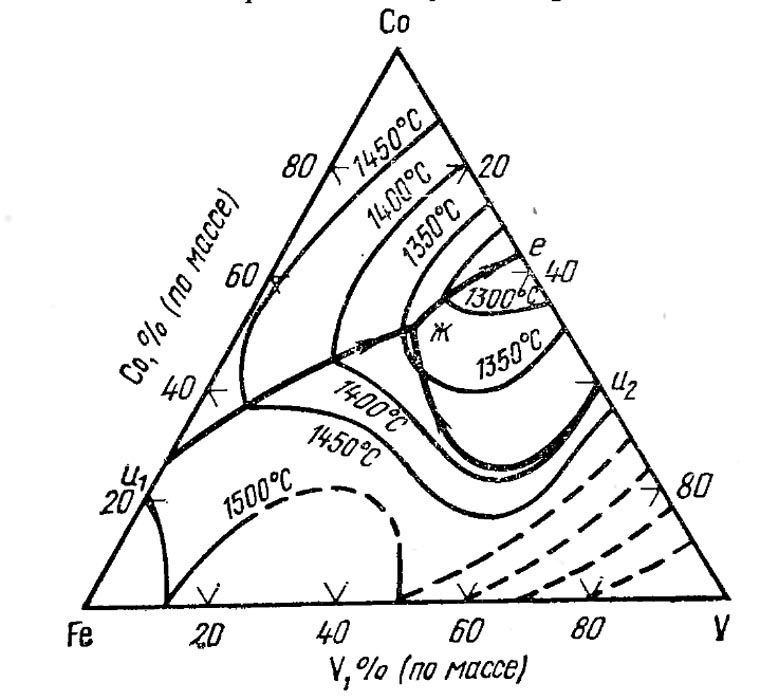

На рис. 1 приведена проекция поверхности ликвидус с тремя областями первичной кристаллизации фаз: α-твердого раствора кобальта в железованадиевых сплавах , γ-твердого раствора на основе кобальта  и σ-фазы . В точке U1протекает реакция ж + α↔γ.и точке U2—реакция ж + α↔σ и в точке Εж ↔ γ+σ. При температуре около 1330 °С происходит четырехфазное превращение ж + α↔γ + σ.

На рис. 2 приведены изотермические разрезы при 1300 и 1200°С. При 1300° С установлено существование однофазных областейα-, γ- и σ-твердых растворов и расплава ж, двухфазных областей  α+γ, γ+σ, γ+ж, жи α + σ, а также трехфазных α+γ + σ и ж + у + σ. На разрезе при 1200°С жидкая фаза исчезает, появляется Область непрерывных σ-твердых растворов между сторонами кобальт — ил кадии и железо — ванадий. При 1000° С появляются области, связанные с образованием упорядоченной γ'-фазы.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
