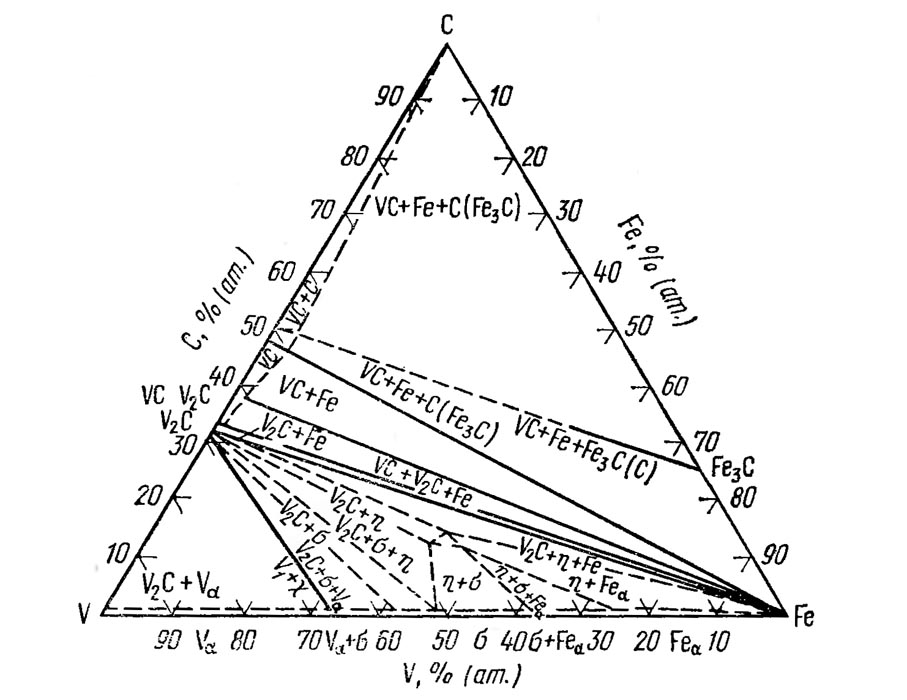

Диаграмма состояния системы железо -углерод-ванадий (Fe-C-V)

Сплавы системы в широком интервале составов изучены микроструктурным и рентгеновским методами. Разрезы VCFe и V2CFe квазибинарные, между разрезами существует трехфазная область VCV2C + Fe. При более низких содержаниях углерода имеется область железованадиевого карбида(Fe3V3)C. Этот карбид устойчив и находится в равновесии с α-Fе. V2Cи σ-фазой.

Символом Fea обозначен твердый раствор углерода и ванадия в железе с о. ц. к. решеткой, Va— твердый раствор железа и углерода в ванадии, о. ц. к.; V2Cмалоуглеродистый карбид ванадия с гексагональной решеткой; VC — монокарбид ванадия, г. ц. к.; (Fe3V3)С —фаза η, г. ц. к.; σ-фаза — электронное соединение с соотношением числа валентных электронов 7,1; С-фаза — графит; χ-фаза — соединение с г. ц. к. решеткой.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
