Диаграмма состояния системы железо-медь-никель (Fe-Cu-Ni)

В системе имеется широкая область твердых растворов с г. ц. к. решеткой (γ), которая распространяется от чистого никеля к стороне железо—медь .

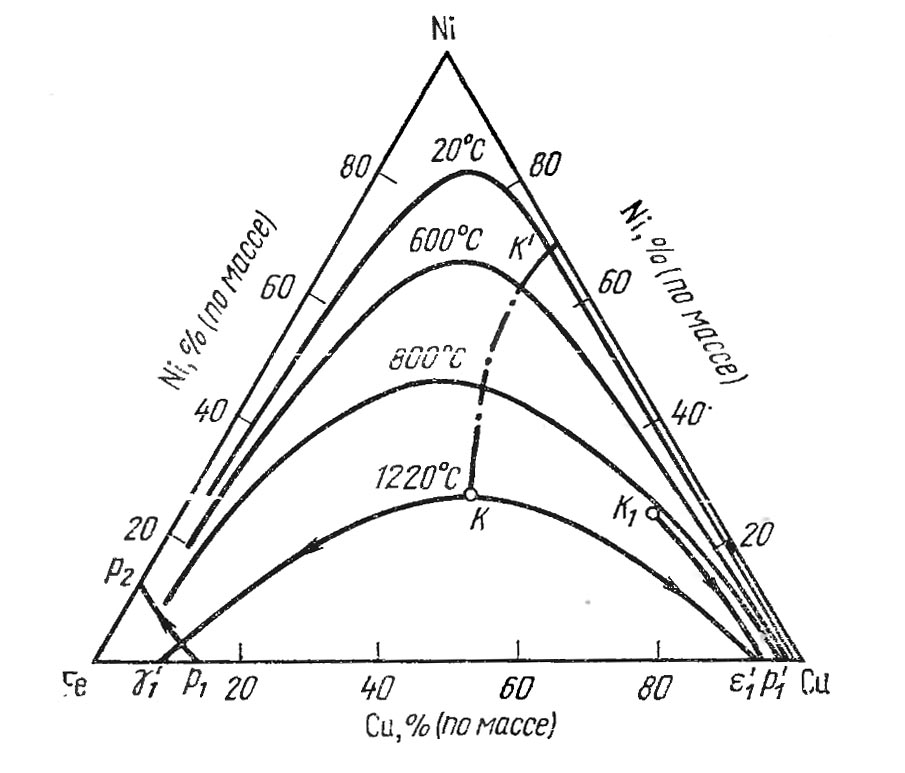

На рис. приведена проекция поверхности ликвидус системы на концентрационный треугольник . Линия Ρ1Ρ2соответствует моновариантному  перитектическому превращению ж+δ↔γ, линия РзК1 — моновариантному перитектическому превращению ж+у↔е. Линия ει к γι ограничивает трехфазную область ж+γ+ε и одновременно является линией максимальной совместной растворимости железа и меди в твердом растворе с г. ц. к. решеткой. Точка К — критическая точка взаимного перехода твердых растворов на основе меди и γ-Fe друг в друге. На рис. показаны также линии, соответствующие изотермическим сечениям области гомогенного твердого раствора с г. ц. к. решеткой при 800, 600 и 20 °С. Линия КК' показывает положение критических точек на поверхности, ограничивающей твердый раствор с г. ц. к. решеткой.

На рис. приведено фазовое строение сплавов системы при комнатной температуре, полученное при медленном охлаждении от 900 °С. Штриховыми линиями обозначена область, в которой имелись признаки распада твердого раствора с г. ц. к. решеткой. При 900 °Св твердой меди растворяется 3 % (по массе) αFeпри добавке 5 % Niи 4,5 % Feпри добавке 20 % Ni.

В твердых растворах с г. ц. к. решеткой могут происходить процессы распада и упорядочения .

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
