Диаграмма состояния системы железо - кобальт - сурьма (Fe-Co-Sb)
Сплавы
системы исследовали методами микроструктурного, термического и
дилатометрического анализов во всей области концентраций. Кроме фаз,
присутствующих в двойных системах, никаких новых фаз в тройной системе не
обнаружено. Фаза ε системы железо — сурьма образует с соединением CoSb непрерывный ряд твердых растворов, причем каждая из
этих фаз имеет решетку типа арсенида никеля. Фазы FeSb2 и CoSb2 также
образуют между собой непрерывный ряд твердых растворов.

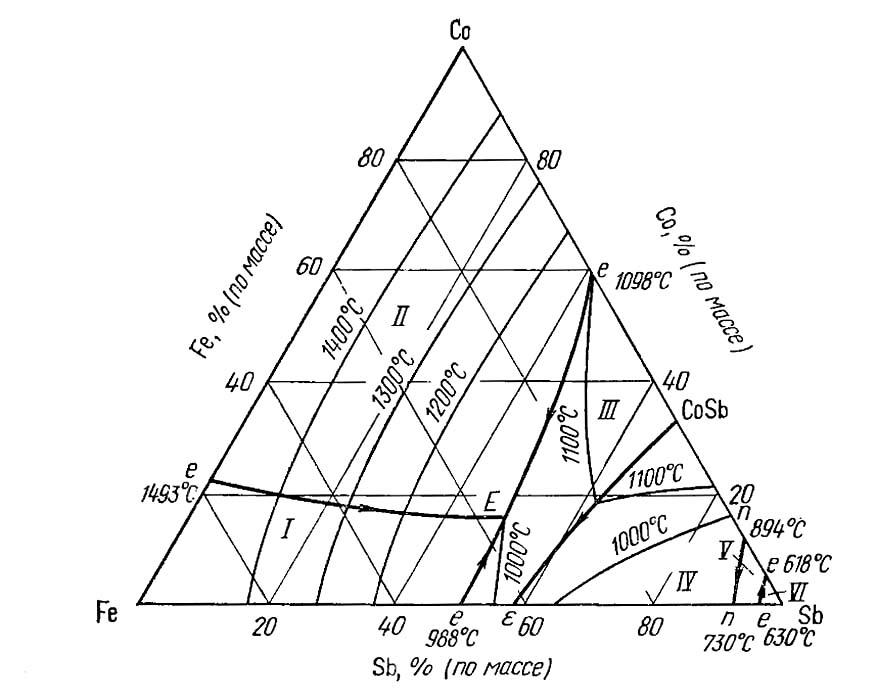

На рис. приведена проекция
поверхности ликвидус системы . Можно выделить пять областей первичной кристаллизации: I - α-твердый
раствор на основе железа; II - твердый
раствор на основе кобальта; III, IV -
твердый раствор на
основе изоморфных фаз
ε (III) и CoSb (IV);
V
- твердый раствор на основе соединений FeSb2 и CoSb2;
VI - твердый раствор на основе
сурьмы.
Источники:
- Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
- Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
- Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
