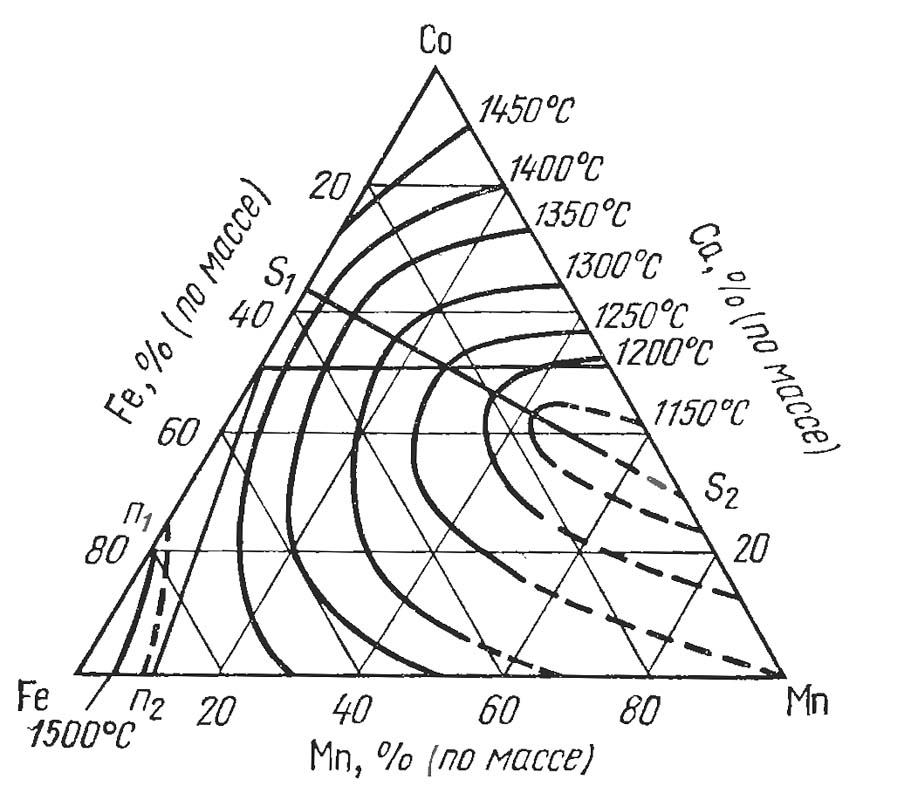

Диаграмма состояния системы железо - кобальт - марганец (Fe-Co-Mn)



Ниже 1400 С тройные сплавы в исследуемой концентрационной области состоят только из γ-твердого раствора с г. ц. к. структурой. сплавы с содержанием до 30% (по массе) Мn, претерпевают в твердом состоянии полиморфное превращение, при котором г. ц. к. решетка γ-твердого раствора переходит в о. ц. к. решетку α-твердого раствора или гексагональную решетку δ-твердого раствора на основе железа и кобальта. Изучены изотермические разрезы сплавовсистемы с содержанием до 82 % (по массе) Со при 600, 700 и 800 СС . сплавы готовили в вакуумных печах; исходными материалами служили армко-железо, гранулированный кобальт, содержащий 0,25 % Ni, и электролитический марганец чистотой 99,9 %. Затем сплавы гомогенизировали 10 ч при 1000 СС и отжигали при 600, 700 и 800 СС в откачанных ампулах в течение 3000, 1500 и 750 ч соответственно.





    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
