Диаграмма состояния системы железо - бор - марганец (Fe-B-Mn)

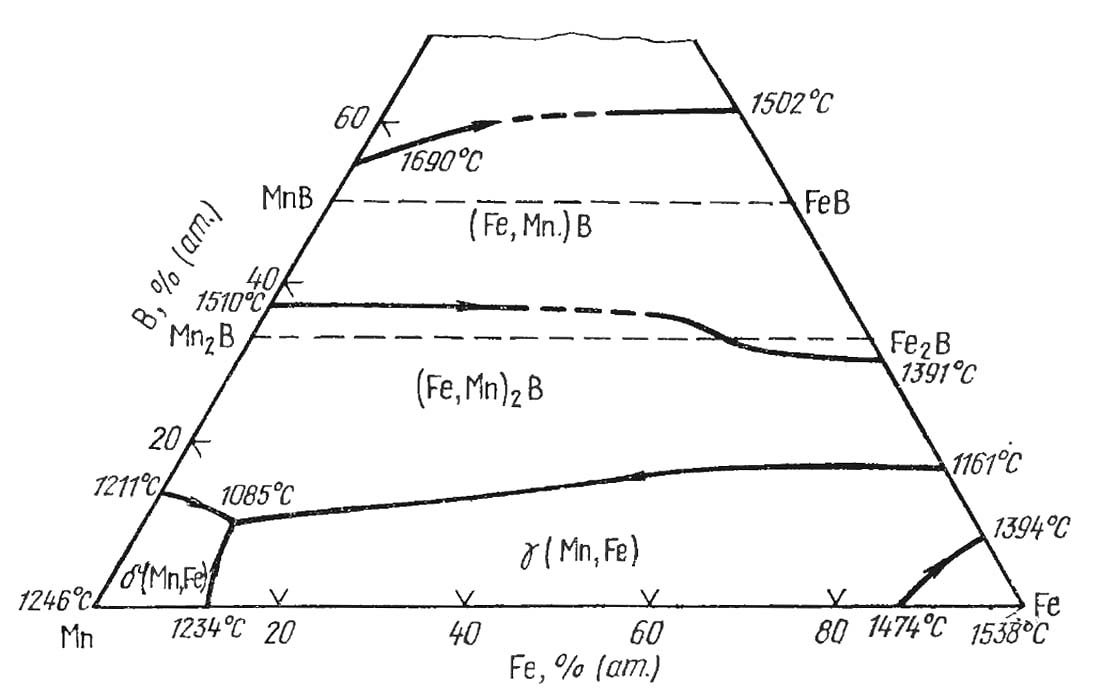

Между изоструктурными соединениями Мn₂В и Fe₂B, а также МnВ и FeB существуют непрерывные ряды твердых растворов. Разрез Mn₂B—Fe₂B является квазибинарным лишь при температурах ниже линии солидус. Методами термического, микроструктурного и дюрометрического анализов исследовали сплавы системы, содержащие до ~ 60 % (ат.) В. Подтверждены сведения о существовании непрерывных твердых растворов (Mn, Fe)₂B и (Mn, Fe)B .

В равновесии с твердым раствором на основе α-Fe могут находиться фазы (Mn, Fe)₂B и γ, которая представляет непрерывный ряд твердых растворов междуγ-модификациями железа и марганца. В равновесии с γ -фазой находятся фазы   (Mn, Fe)₂B и β-Мn.



Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
