Диаграмма состояния системы железо - алюминий - бор (Fe-Al-B)

Сплавы системы изучены методами микроструктурного и рентгеновского анализов. Для приготовления сплавов использовали электролитическое железо чистотой 99,5 %, алюминий чистотой 99,99 % и кристаллический   бор чистотой 98,5—98,9 %. Сплавы выплавляли в атмосфере аргона, отжигали при 800 C и закаливали в воде. Установлено, что при 800 С в равновесии с твердым раствором на основе железа a-Fe находятся фазы Fe и FeB. В фазе Fe2B растворяется 11 %  (ат.) В системе обнаружено одно тройное соединение φ(Fe3А1В3), которое плавится инконгруэнтно.

Кристаллическая структура фазы Fe2B гексагональная с периодами а=0,5109 нм, с=0,4249 нм, с/а=0,8316. При растворении в ней 11 % (ат.) Аl периоды возрастают: а=0,5120; с=0,4258 нм, с/а=0,8316.
В работе  исследовали кристаллическую структуру тройного соединения. Для приготовления сплавов использовали спрессованные порошки железа (99,99%), алюминия (99,99%) и бора (99,3%); плавку проводили в атмосфере очищенного аргона в электродуговой печи. Гомогенизирующий отжиг при 800 C, 240 ч, осуществляли в кварцевых откачанных ампулах, после чего образцы закаливали в воде. Полагают, что соединение отвечает формуле Fe2AlB2 и имеет решетку типа Мn2А1В2 с периодами а=0,2923, 6=1,1046, с=0,2875 нм.

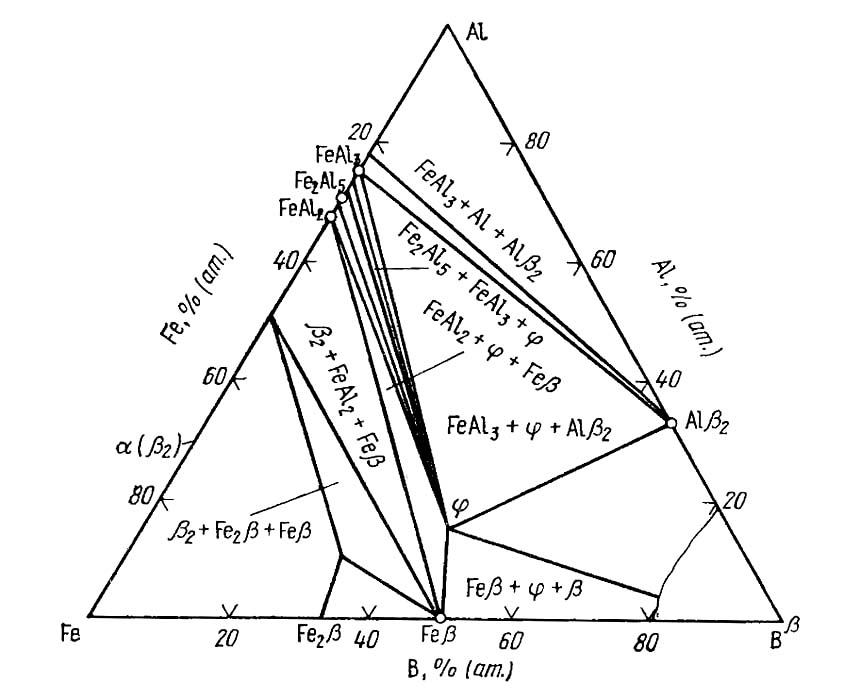

Изотермический разрез системы Fe—Аl—В при 800 °С

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
