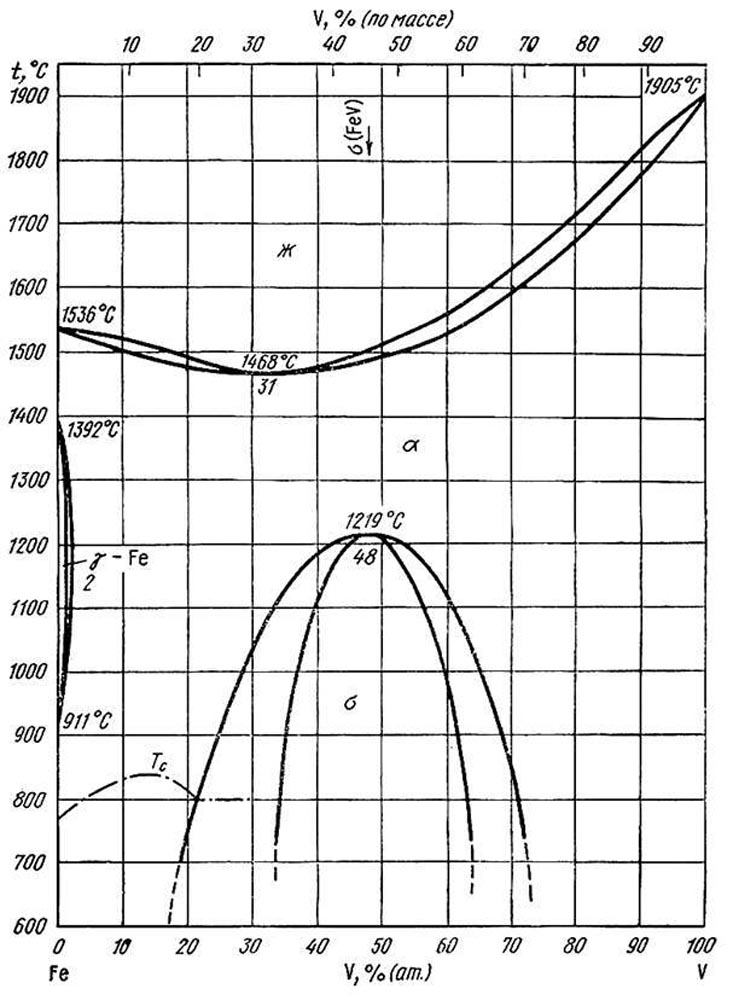

Диаграмма состояния системы железо – ванадий (Fe-V)



Диаграмма состояния системы железо — ванадий  изучена достаточно подробно.

При высоких температурах в сплавах этой системы существует непрерывный ряд твердых растворов между d-Fe и ванадием. Ликвидус имеет точку минимума при 31 % (по массе), или 33 % (ат) V, и 1468° С.

В области эквиатомного состава в твердом состоянии обнаружена промежуточная фаза a (FeV). В дальнейшем показано, что эта фаза образуется в результате превращения в твердом состоянии при 1219° С и 48% (ат.) V. Область ее гомогенности простирается от 37 до 57 % (ат.), или 35—55 % (по массе) V при 700° С и от 39 до 54,7±1 % (ат.), или 37—52% (по массе) V при 1075 С. Выделению стабильной s-фазы (в результате старения а-твердого раствора при 600° С) предшествует образование мета стабильно и упорядоченной фазы со структурой CsCl.

Соединение FeV изоструктурно фазе а в системе железо — хром, обладающей тетрагональной решеткой с 30 атомами в элементарной ячейке . Периоды решетки соединения: а=0,895 нм и с=0,462 нм; a/с=0,516. Периоды решетки а-фазы меняются от с=0,8865±0,0004 нм и с=0,4650±0,0007 нм в двухфазной области для сплава с 29,8% (ат.) V до а=0,9015±0,0004 нм и с=0,4642 + 0,0007 нм для сплава с 60 % (ат.) V.

Максимальная ширина области гомогенности у-фазы наблюдается при 1150° С и достигает 1,28% (по массе), или 1,4% (ат-) V. Двухфазная область (а+у) простирается при этой температуре до 1,82 % (по массе), или 2% (ат.) V . Экспериментально и теоретически по термодинамическим данным определено положение у- и s-фаз при давлениях 100; 2000; 4000 и 5000 МПа в зависимости от температуры. С повышением давления расширяются температурный и концентрационный интервалы существования y-фазы, несколько повышается температура ее образования. Согласно термодинамическим расчетам,   s-фаза    стабильна до 1157°С.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
