Диаграмма состояния системы железо – мышьяк (Fe-As)

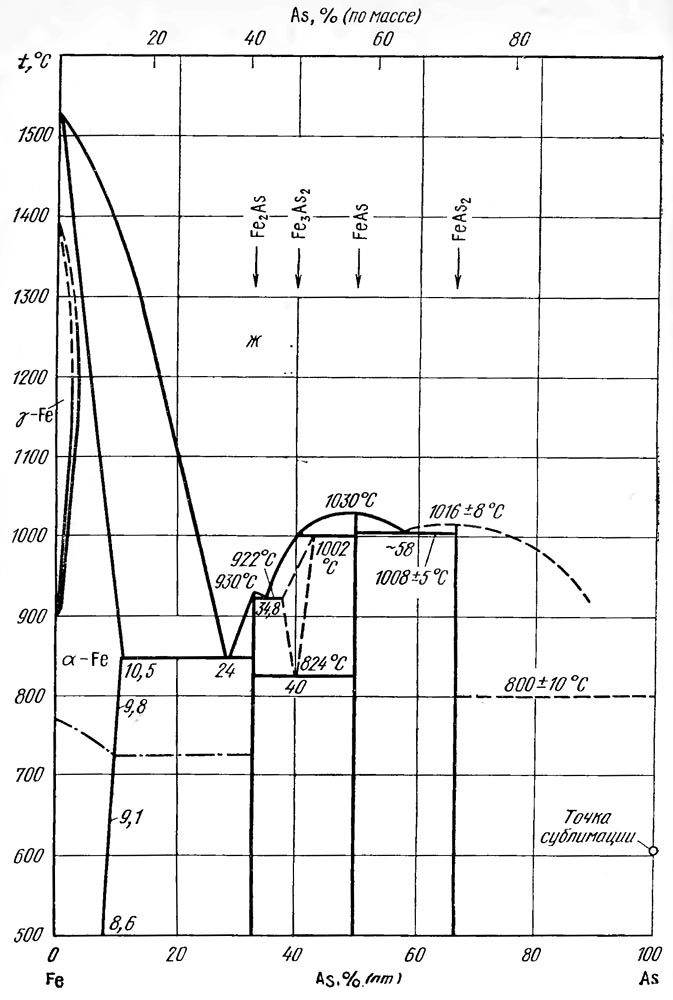

Диаграмма состояния системы железо—мышьяк по обобщенным данным  приведена на рис.  В сплавах системы установлено четыре промежуточных соединения: FeaAs, Fe3As2, FeAs и FeAs2. Соединение FesAs2 образуется по перитектической реакции при 1002 °С, имеет область гомогенности и существует в интервале температур до 824°С. При этой температуре оно эвтектоидно распадается по реакции Fe3As2↔Fe2As + FeAs. Другие соединения практически не имеют областей гомогенности и плавятся конгруэнтно: Fe2As при 930 °С; FeAs при 1030°С и FeAs2 npи 1016 °С .

Предельное содержание мышьяка в a-Fe при температуре эвтектики составляет 10,5 % (ат.), снижаясь до ~5 %  при комнатной температуре. Соединение FeAs2 обладает орторомбической структурой с периодами: a = 0,520 нм; b = 0,592 нм; с=0,286 нм .

Добавки мышьяка снижают ударную вязкость железа при температурах ниже 500 °С и увеличивают его окисляемость при высоких температурах.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
