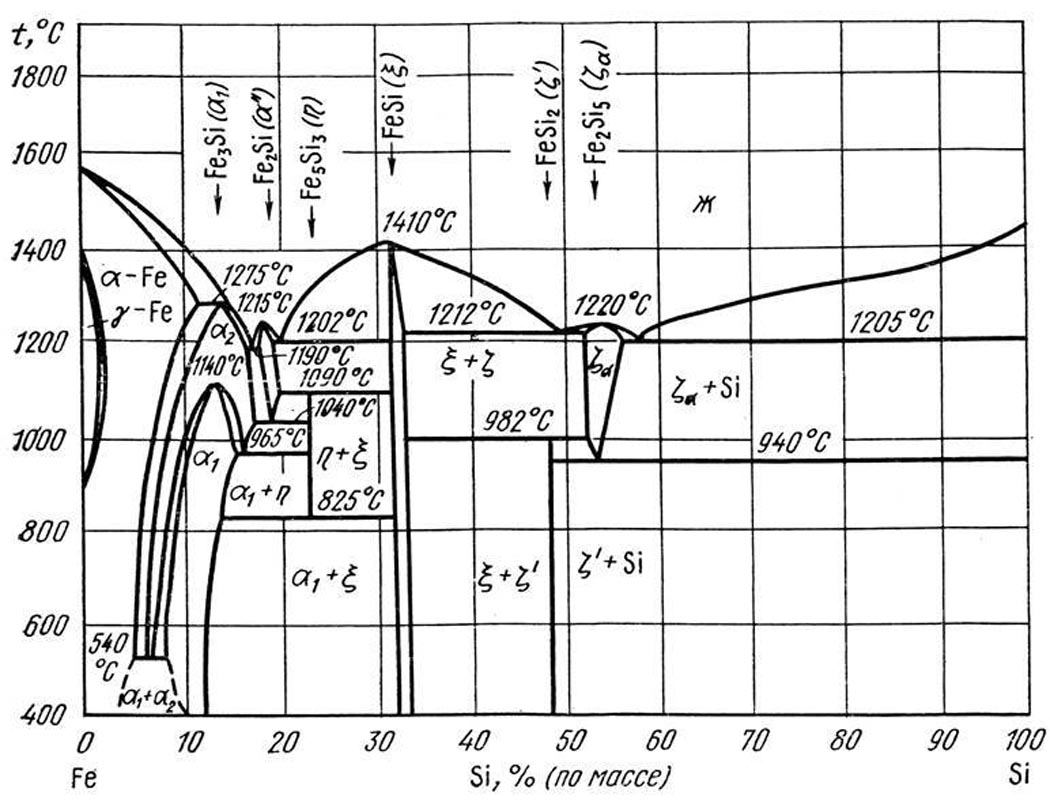

Диаграмма состояния системы железо – кремний (Fe-Si)



В сплавах системы установлено существование следующих фаз: а- и y-твердых растворов на основе железа, a2-фазы, Fe3Si , Fe2Si , Fe5Si3 , FeSi, Fe2lSi3, FeSi2  и кремния .

Установлено существование замкнутой у-области ,область у-фазы простирается до 2 % (по массе), или 3,9 % (ат.) Si.

Давление в 4200 МПа  значительно расширяет у-область, понижая ее низкотемпературную границу до 675—700 °С. При том же давлении и температуре 1200°С  граница петли по данным металлографического и микродюрометрического анализов,  Микроструктурным, электронномикроскопическим и термическим анализами установлено, что по перитектической реакции при 1275°С образуется фаза а2, которая с понижением температуры до 1140 °С  в результате упорядочения превращается в фазу а.] на основе соединения Fe3Si. фаза Fe2Si, ранее обозначавшаяся как а", плавится с открытым максимумом при 1215 °С . Это соединение участвует в двух эвтектических реакциях при 1190°С 31 % (ат.) при 1202 °С  при 35,3% (ат.) Si соответственно. соединение Fe2Si стабильно до 1040 или 1045 °С . При этой температуре оно эвтектоидно распадается .

Фаза Fe5Si3  образуется по перитектоидной реакции при 1090 °С, устойчива до температур 825 ; при этих температурах распадается по перитектоидной реакции. Однако эта фаза обнаруживается и при более низких температурах в метастабильном состоянии; фаза FeSi  плавится с открытым максимумом при 1410 °С . Это единственная промежуточная фаза в системе, существующая во всем интервале температур — от плавления до комнатной. Область гомогенности этой фазы расположена между 49 и 50,5 %   (ат.) Si . Кристаллическая структура соединения FeSi явилась прототипом для широкого класса кубических структур.

При быстром охлаждении сплавов от температур выше 1100°С растворимость железа в кремнии может достигать 4 % (по массе). При охлаждении с более низких температур этой растворимости не обнаружено.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
