Диаграмма состояния системы железо – кобальт (Fe-Co)

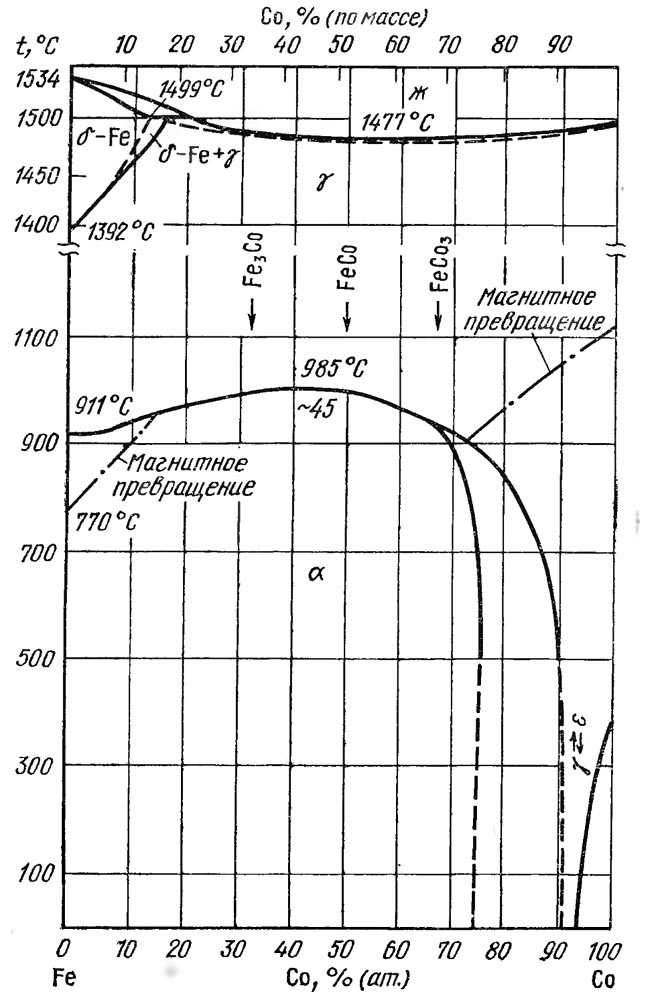

Диаграмма состояния системы приведена на рис. В сплавах системы при 1499 °С протекает перитектическая реакция ж↔δ+у в интервале составов 16,5—19,5 % (ат.) Со. В области 55—60 % (ат.) Со на кривой ликвидус имеется минимум при температуре около 1477 °С. Фаза 6 образует замкнутую область, существующую до 1392 °С. Кобальт повышает температуру полиморфного превращения железа от 911 до 985 °С при 45 % (ат.) Со . В богатых кобальтом сплавах область а+γ расширяется, и при 300 °С она располагается между 73,5 и 92,5 % (ат.) Со . В твердых растворах, богатых кобальтом, происходит бездиффузионное превращение у+α↔ε. Температура превращения снижается до комнатной в сплавах с 91—93 % (ат.) Со.

В сплавах системы образуется одно или несколько промежуточных соединений, характер взаимодействия между которыми до сих пор точно не определен. Установлено существование упорядоченной структуры, базирующейся на составе соединения FeCo, содержащего 51,35 % (по массе) Со. По данным термического анализа,  упорядочение начинается примерно при 730 °С, а термические эффекты наблюдаются в сплавах, содержащих 40,5—60,3 % (ат.) Со. Температура начала упорядочения 725—732 °С . При измерении электросопротивления, твердости, магнитных и других свойств обнаружены аномалии в поведении соединения FeCo, скачкообразное изменение свойств при некоторых температурах. Полагают, что превращение при 730 °С является переходом второго рода.

Основываясь на результатах измерений некоторых физических свойств высказано предположение о существовании сверхструктур, базирующихся на составах Fe3Co и FeCo3, а при изучении рекристаллизации —предположение о существовании трех промежуточных фаз в системе. Для окончательного установления характера равновесий в данной системе ниже 730 °С нужны дополнительные исследования, поэтому на рис соединения Co3Fe, FeCo и Fe3Co лишь обозначены.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
