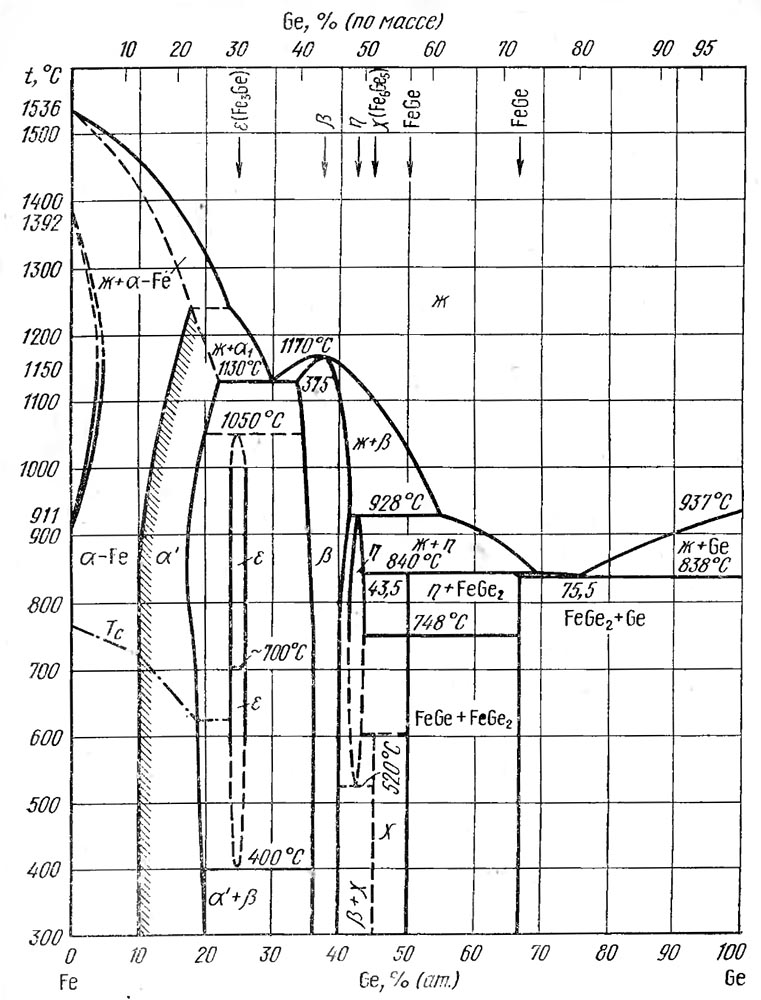

Диаграмма состояния системы железо – германий (Fe-Ge)

Предельная растворимость германия в γ-Fe составляет 3,81 % (ат.) при 1150°С, в a-Fe при этих условиях растворяется до 13 % (ат.) Ge. При понижении температуры растворимость германия в a-Fe снижается и при 300°С составляет —10 % (ат.). В широком интервале температур и составов существует упорядоченная на основе о. ц. к. решетки фаза а'.

Интерметаллическое соединение Fe3Ge (ε-фаза) образуется по перитектоидной реакции при ~1050°С, гомогенно в интервале составов 23,8—26 % (ат.) Фаза η образуется по перитектической реакции при 928 °С и эвтектоидно распадается при 520 °С на смесь фаз β и χ. Соединение Fe6Ge5 образуется по перитектоидной реакции между η-фазой и соединением FeGe. При 748 °С по перитектоидной образуется соединение FeGe; соединение FeGe2 образуется при 840°С по перитектической реакции между η-фазой и жидкостью. Растворимость железа в германии очень мала и при 850°С не превышает 3,3-10~6 % (ат.).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
