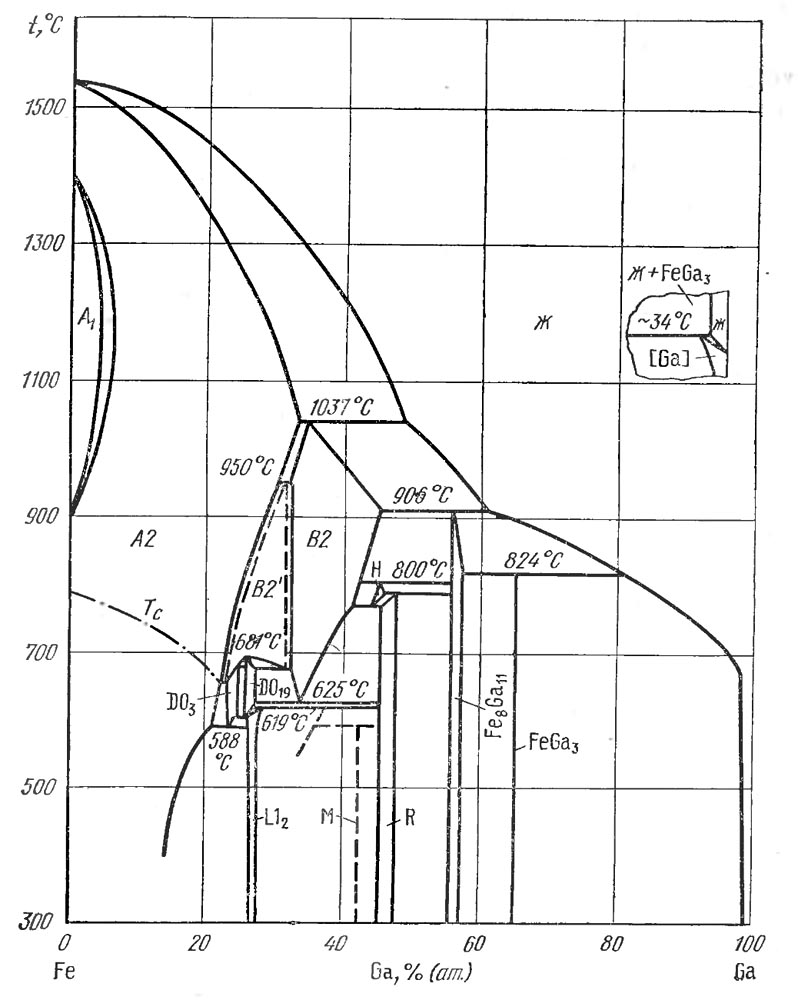

Диаграмма состояния системы железо – галлий (Fe-Ga)



Максимальная растворимость галлия в a-Fe достигает 35,1 % (ат.) при 1037° С. При этой температуре по   перитектической   реакции   образуется вторая упорядоченная фаза с о. ц. к. структурой, обозначенная В2. При 950° С и 31,1 % (ат.) Ga образуется вторая упорядоченная фаза с о. ц. к. структурой, обозначенная В2'. При 681° С протекает фазовая перекристаллизация, связанная с переходом одной упорядоченной фазы в другую, имеющую гексагональную кристаллическую решетку с периодами а=0,5218 нм; с = 0,4237 нм; с/a=0,8120. По вырожденной перитектоидной реакции при ~ 680 ° С образуется упорядоченная кубическая фаза DO3 со структурой типа BiFe3. При 619 °С по вырожденной псритектоидной реакции образуется упорядоченная фаза с кубической структурой типа Ll2 и периодом решетки а=0,370 нм . Высокотемпературная модификация соединения Fe3Ga5 — фаза Н образуется по перитектоидной реакции при 800 ° С. По перитектическим реакциям при 906 и 824° С кристаллизуются соединения Fe8Ga11 и FeGa3 соответственно. Фаза М на основе предполагаемого соединения Fe13Ga9 метастабильна. Максимальная растворимость галлия в y-Fe составляет 2,8 % (ат.) при 1140°С .Растворимость галлия в a-Fe при комнатной температуре составляет 17 % (ат.)



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
