Диаграмма состояния системы железо – гадолиний (Fe-Gd)

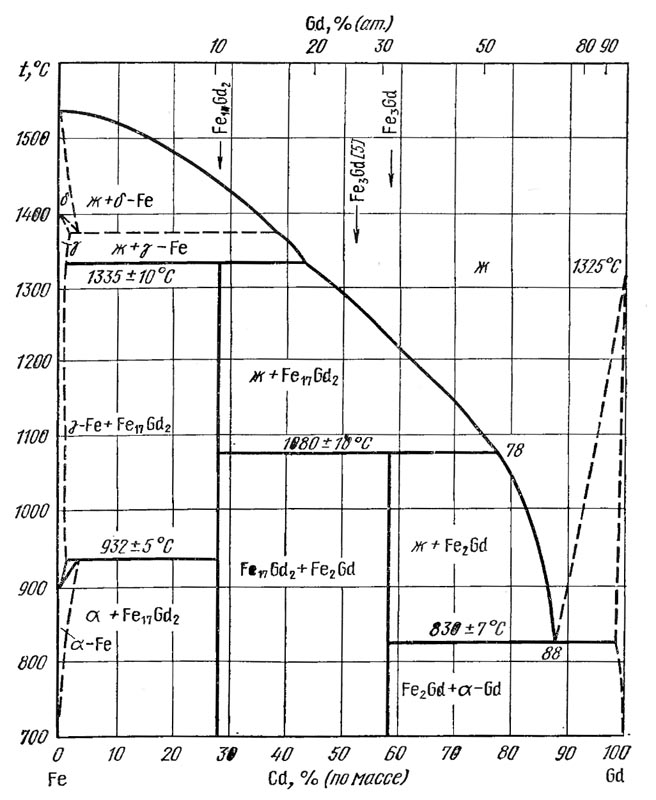

В системе Fe—Gd образуются по перитектическим реакциям два промежуточных соединения Fei₇Gd₂ и Fe₂Gd при 1335 и 1080° С соответственно. При 830 ° С и 88 % (по массе) Gd кристаллизуется эвтектика Fe2Gd + (a-Gd). В интервале концентраций 40—60 % (по массе) Gd наблюдали термические остановки, однако рентгеновские и микроструктурные исследования не дали возможности сделать заключение о существовании в системе еще одного промежуточного соединения.

Соединение Fe₁₇Gd₂ имеет структуру типа Ti₂Zn₁₇ с периодами решетки а=0,8519 нм, с = 1,2404 нм, с/а = 1,456. Соединение Fe₂Gd имеет кубическую структуру типа MgCu₂ с периодом а = 0,735 нм. Добавка гадолиния до 3 % (по массе) повышают температуру полиморфного превращения a-Fe↔y-Fe. Микротвердость соединения Fei₇Gd₂ ~5800 МПа, а Fe₂Gd — 7000 МПа.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
