Диаграмма состояния системы железо – бор (Fe-B)

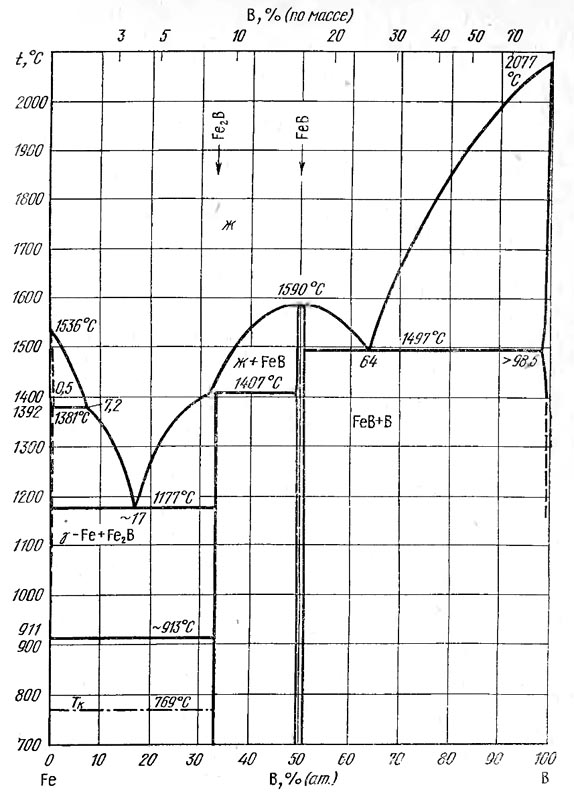

В области сплавов, богатых железом, в системе реализуется эвтектическое превращение при 1177°С. При 1381° С протекает кататектическое превращение. Промежуточное соединение Fe2B образуется по перитектической реакции при 1407°С. Промежуточное соединение FeB (моноборид железа) плавится конгруэнтно при 1590°С. При 1497° С и содержании 64%   (ат.)   В кристаллизуется эвтектика   FeВ + В.

Кристаллическая решетка Fe2B — типа CuAl2 с 12 атомами в элементарной ячейке. Моноборид железа FcB имеет ромбическую решетку с 8 атомами в элементарной ячейке . Растворимость бора в a-Fe мала и при 906°С составляет 0,008 % (ат.), а в у-Fe она еще меньше [1]; это невозможно изобразить в принятом на рис  масштабе.

Предположительно  твердый раствор бора на основе a-Fe представляет собой твердый раствор замещения, а на основе у-Fe — внедрения.

Влияние бора на свойства железа подобно влиянию углерода, но в несколько раз более сильное. Добавка бора в количестве —0,02 % (ат.) способствует измельчению зерна железа и даст возможность использовать термическую обработку (закалку) для повышения его свойств . Температура Кюри (Тс) составляет 769 °С.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
