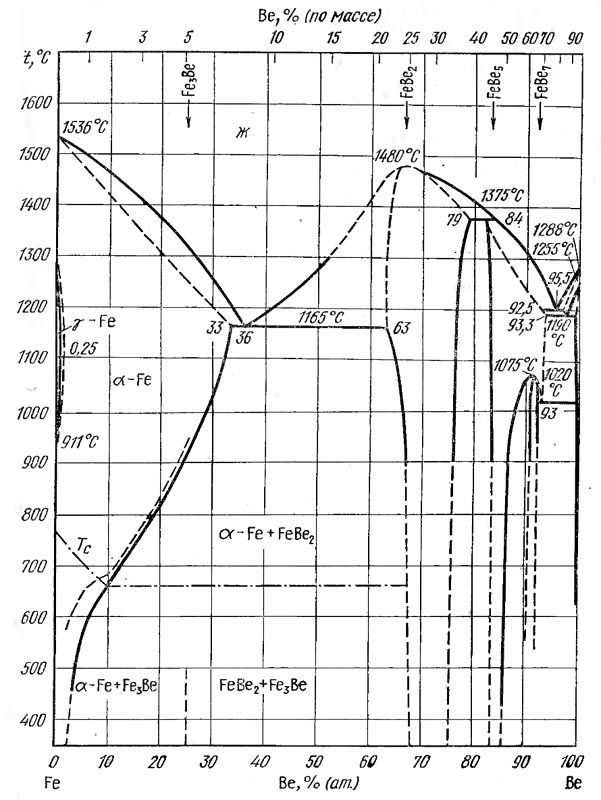

Диаграмма состояния системы железо – бериллий (Fe-Be)

 В сплавах системы обнаружены три промежуточных соединения FeBe2, FeBe5, FeBe12 (по более поздним данным FeBe7), которые имеют широкие области гомогенности. Железо и соединение FeBe2 образуют эвтектику при 1165° С и содержании 36% (ат.), или 8,3% (по массе) Be.

Соединение FeBe2 имеет гексагональную решетку с периодами a = 0,4223 нм и с=0,6827 нм при    содержании 68 %   (ат.) Be. Кристаллическая решетка соединения FeBe12 (FeBe7) пока однозначно не установлена. При температурах ниже 700 ° С наблюдалось отклонение значений  растворимости бериллия   в a-Fe от    уравнения    Аррeниуса,



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
