Диаграмма состояния системы висмут-родий (Bi-Rh)

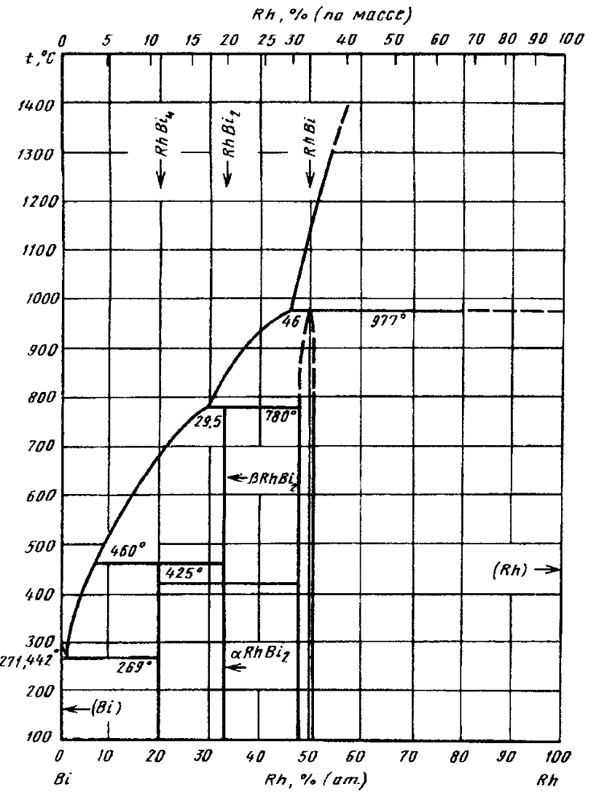

Диаграмма состояния системыBi—Rh построена на основании результатов термического, микроструктурного и рентгено-структурного анализов . Система характеризуется богатой Biэвтектикой и существованием трех промежуточных фаз, образующихся по псритектическим реакциям:

Ж + (Rh) ↔ RhBi при 977 °С ;

Ж + RhBi↔ RhBi2 при 780 °С ;

Ж + RhBi2 ↔ RhBi4 при 460 °С .

Обнаруженные ранее соединенияRhBi3 и yRhBi2 метастабильны. СоединениеRhBi имеет область гомогенности в интервале 48—50,6 % Rh (ат.). Область гомогенности соединенияRhBi2 выше 1 % (ат.).



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
