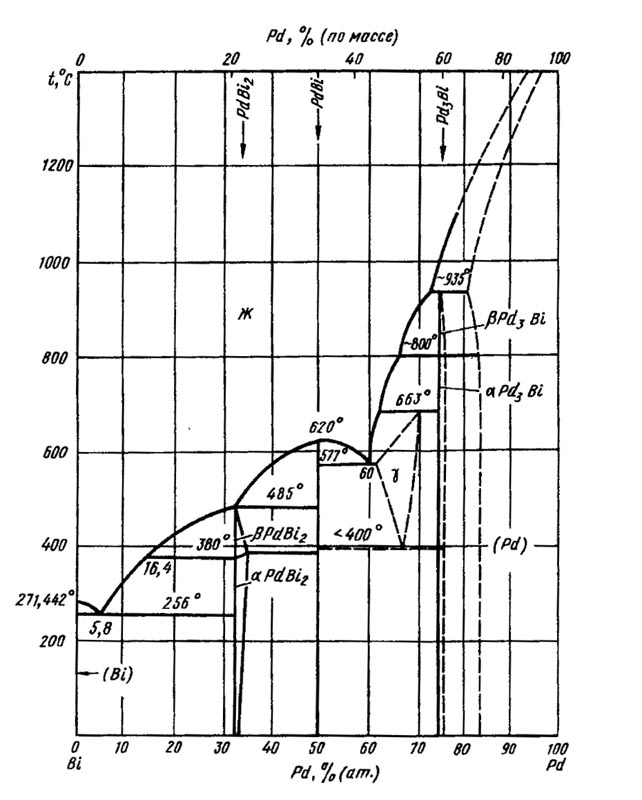

Диаграмма состояния системы висмут-палладий (Bi-Pd)

Растворимость Pd в твердом Bi составляет не более 0,1 % (ат.); Bi хорошо растворим в твердом Pd (18—20 % (ат.)).

В системе установлено существование четырех промежуточных фаз: PdBi₂, PdBi, γ, Pd₃Bi. СоединенияPd₃₁Bi₁₂ и Pd₅Bi₂, по-видимому, являются двумя модификациями одного и того же Соединенияγ-фазы. Фаза эквиатомного составаPdBi образуется конгруэнтно при температуре 620 °С и существует в узком интервале концентраций. Имеющиеся в литературе данные о двух различных структурах СоединенияPdBi могут свидетельствовать о необнаруженном полиморфизме этой фазы. Остальные Соединения образуются по перитектическим реакциям.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
