Диаграмма состояния системы висмут-ниодим (Bi-Nd)

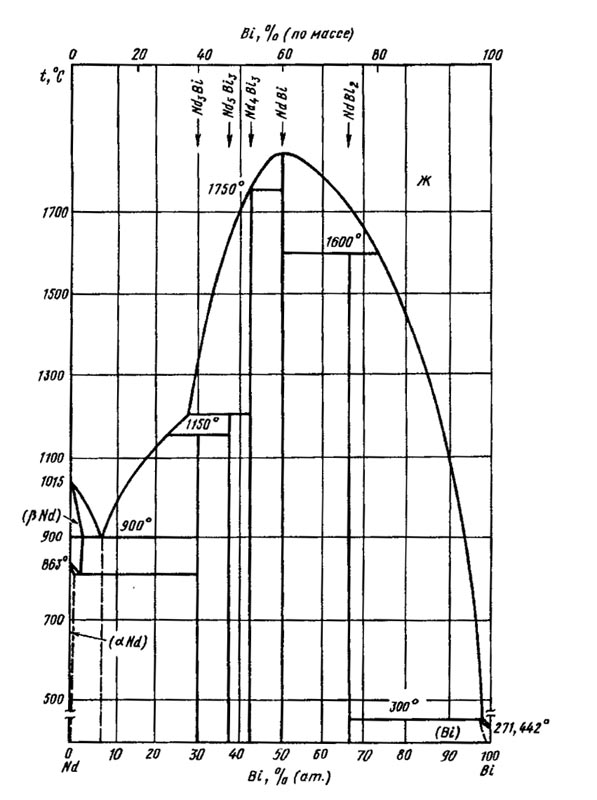

Диаграмма состоянияBi-Nd построена по результатам ДТА, микроструктурного, рентгеновского фазового и структурного анализов . Сплавы получали в дуговой печи в атмосфере Аг из Bi чистотой 99,999 % и Nd чистотой 99,34 % (по массе). В системеBi—Nd обнаружено шесть промежуточных фаз. Установлено только пять соединений, из которых соединениеBiNd плавится конгруэнтно при температуре 1800 °С, а остальные соединения образуются по перитектическим реакциям:

Bi2Nd↔ Ж + BiNd при 1600 °С;

Bi3Nd4 ↔ Ж + BiNd при 1750 °С;

Bi3Nd5↔ Ж + Bi3Nd при 1200 °С;

BiNd3↔Ж + Bi3Nd5при 1150 °С.

Твердый раствор на основе Bi образуется по перитектической реакции (Bi) ↔ Ж + Bi2Nd при температуре 300 °С. Bi снижает температуру полиморфного превращенияNd до 820 °С. Эвтектическое взаимодействие Ж ↔ (βΝd) + BiNd3 протекает при температуре 900 °С и содержании -8,8 % (ат.) Bi.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
