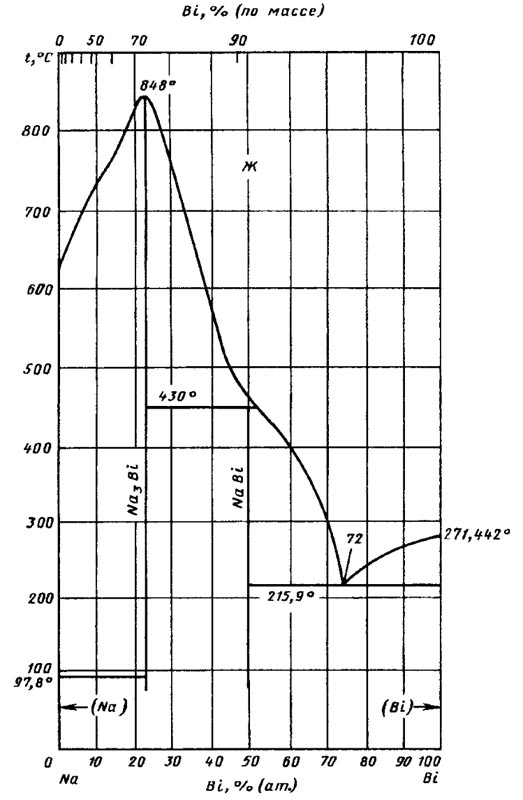

Диаграмма состояния системы висмут-натрий (Bi-Na)

Диаграмма состоянияBi—Na построена на основании результатов термического анализа . СплавыNa с Bi (Bi чистотой 99,999 % (по массе)) получали в инертной среде в железных тиглях.

Соединение Na₃Bi плавится конгруэнтно при 848 °С; соединениеNaBi образуется по перитектической реакции Ж + Na₃Bi↔ NaBi при температуре 430 °С. Эвтектика Ж ↔ NaBi + (Bi) кристаллизуется при температуре 215,9 °С и содержит 72 % Bi (ат.).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
