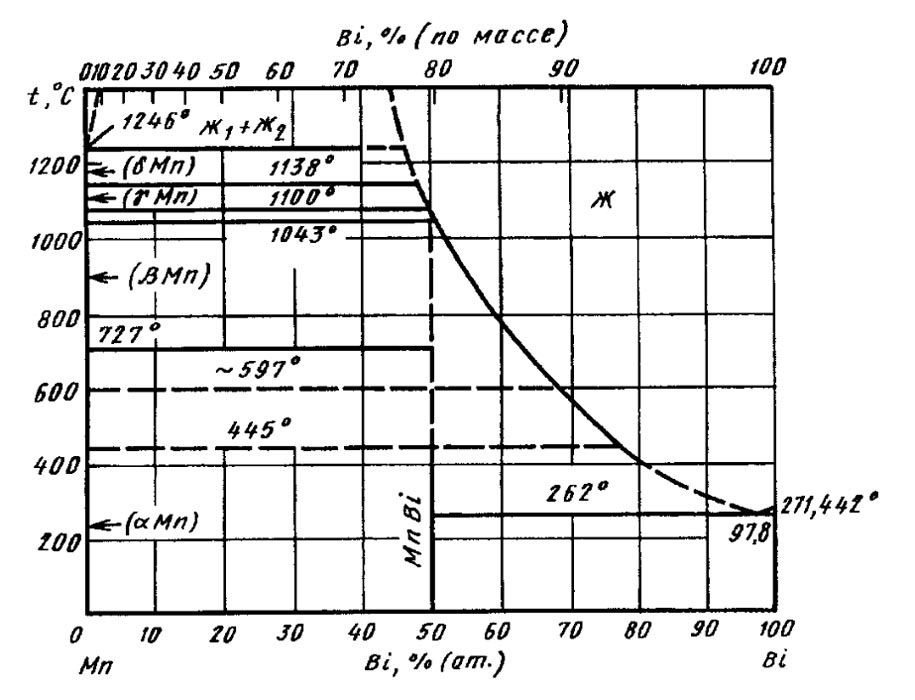

Диаграмма состояния системы висмут-марганец (Bi-Mn)

Соединение MnBi образуется по твердофазной реакции при температуре 445 °С. Эвтектика (Bi) + MnBi содержит 2,69±0,08 % (ат.) Μnи кристаллизуется при температуре 265,1 °С. Максимальная растворимостьΜnв Bi при эвтектической температуре составляет 0,42±0,08 % (ат.).

Соединение MnBi существует в двух модификациях. Кроме стабильного соединенияMnBi в системе обнаружено несколько метастабильных фаз.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
