Диаграмма состояния системы висмут-кальций (Bi-Ca)

Диаграмма состояния системыBi—Са исследованная методами термического и микроструктурного анализа. Она построена на основе экспериментальных данных . Окончательный вид диаграммы состоянияBi—Са следует считать еще не установленным.

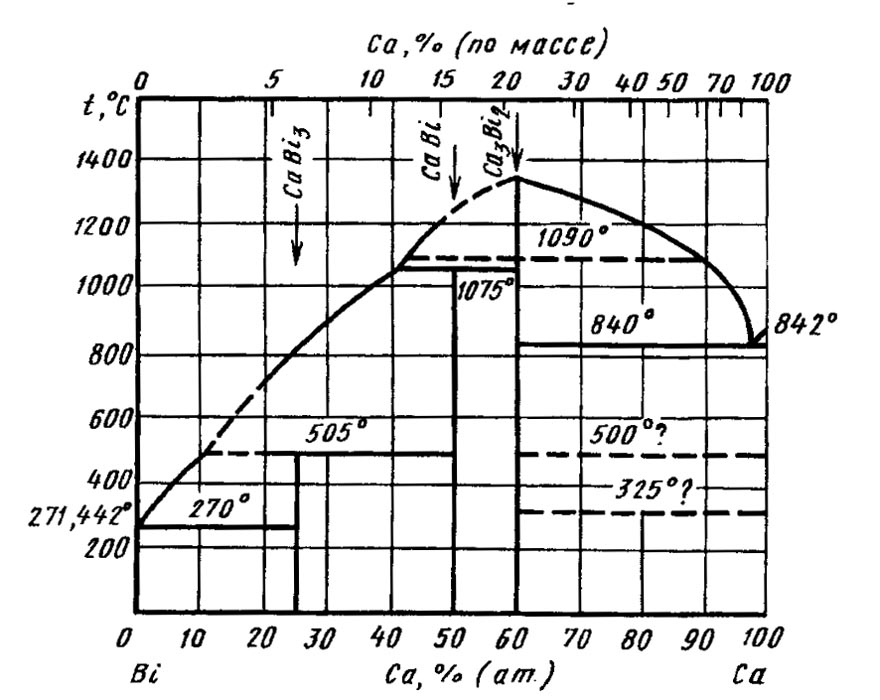

Согласно представленной диаграмме в системе существует конгруэнтно плавящееся приблизительно при 1350 °С соединениеCa₃Bi₂, претерпевающее полиморфное превращение при температуре 1090 °С. Фаза CaBi₃ образуется по перитектической реакции при 505 °С. Эвтектика со стороны Са содержит до 98 % (ат.) Са и плавится при 840 °С. Горизонтали при температурах 500 и 325 °С отвечают полиморфным превращениям в Са. В некоторых работах указывается также на образование соединенияCa₅Bi₃ и Ca₂Bi .

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
