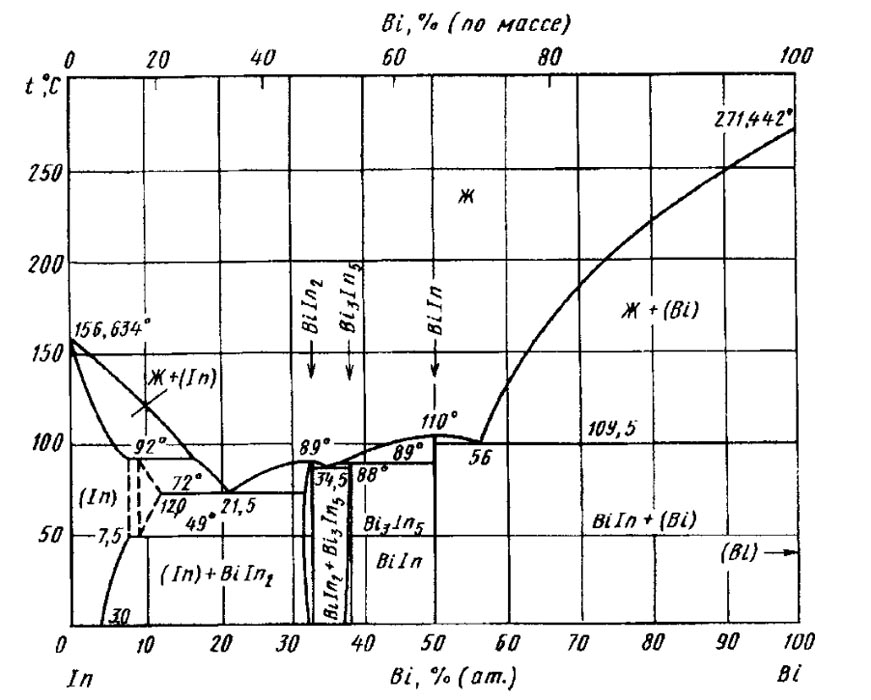

Диаграмма состояния системы висмут-индий (Bi-In)

В системе существуют четыре соединения, два из которых Biln и Biln2 плавятся конгруэнтно при 89 и 100 °С. СоединениеBiln2 имеет область гомогенности, ширина которой составляет 32—33,3 % Bi (ат.) при температуре 49 °С и 33,0—33,3 % Bi (ат.) при температуре 0 °С . СоединениеBi3In5 образуется по перитектической реакции при температуре 89 °С и имеет область гомогенности, ширина которой составляет около 0,1—0,2 % Bi (ат.) при температуре 20 °С. Фаза αλ образуется по перитектоидной реакции при температуре 92,5 °С, существует в узком интервале температур (92,5—49 °С) и имеет область гомогенности, которая при температуре 72 °С простирается от ~9 до 12 % Bi (ат.). В системе кристаллизуются три эвтектики: при 21,5, 34,5 и 56 % Bi (ат.) и температурах 72, 88 и 109,5 °С, соответственно.

Растворимость Bi в In в твердом состоянии уменьшается от 7,5 % Bi (ат.) при температуре 49 °С до 3 % Bi (ат.) при температуре 0 °С. Максимальная растворимостьIn в Bi соответствует 0,01 % (ат.) .

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
