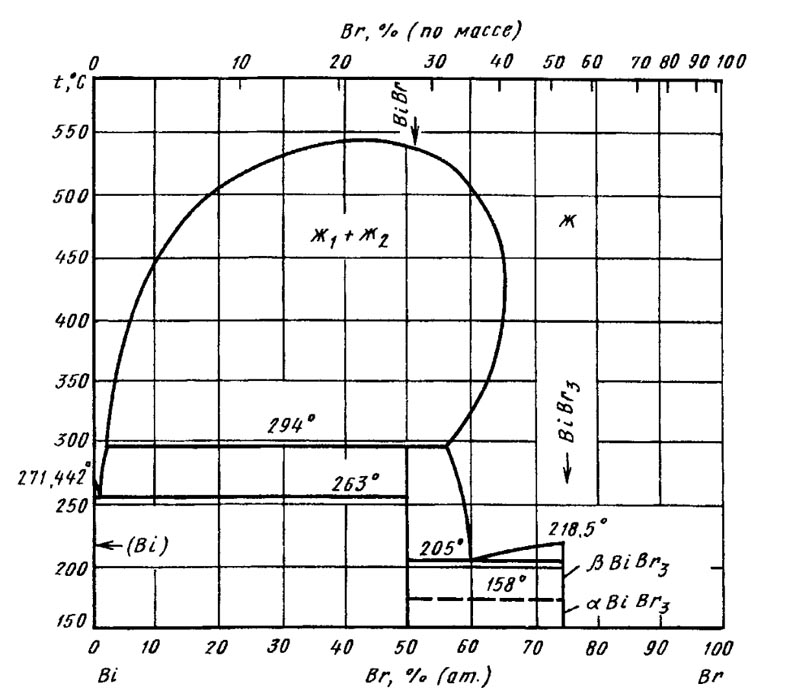

Диаграмма состояния системы висмут-бром (Bi-Br)

Диаграмма состоянияBi—Br построена частично в интервалеBi—BiBr3 в При проведении исследований соединение BiBr3 было синтезировано в эвакуированных ампулах из специального стекла при взаимодействии Bi с

парами Вr. Затем были приготовлены сплавыBi с BiBr3 путем нагрева соответствующих смесей в тех же условиях, что и соединениеBiBr3, с использованием очищенного Bi и BiBr3, содержащего 45,6 % (по массе) Bi. Исследование ] выполнено методами дифференциального термического анализа, визуального наблюдения и декантации.

Точка максимума на кривой расслоения жидкого Bi и BiBr имеет координаты: 538 °С и 50 % (ат.) Bi. ЭвтектикаBiBr3 + BiBr содержит 60 % (ат.) Bi и плавится при температуре 205 °С, а ЭвтектикаBiBr +  Bi — при температуре 263 °С и содержит 99,9 % (ат.) Bi. При температуре 158 °С BiBr3 претерпевает полиморфное превращение.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
