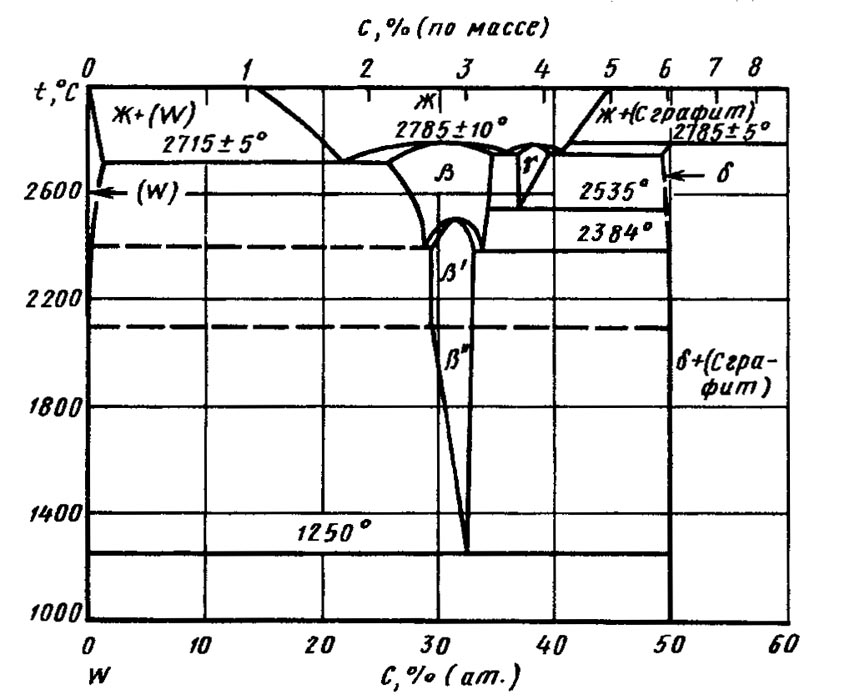

Диаграмма состояния системы углерод-вольфрам (C-W)

В системе установлено образование трех соединений: W₂C(β), γWC,_1-χи WC(6). Растворимость С в W составляет 0,7 % (ат.) . Соединение W₂C плавится конгруэнтно при 2785 °С и 30 % (ат.) С . Область гомогенности фазы W₂C соответствует 26—34 % (ат.) С при температурах 2710—2740 °С и примерно 30— 35 % (ат.) С при температурах ниже 2200 °С . Полиморфный переход βW₂C↔ β'W₂C осуществляется при температурах ниже 2490+30 °С для сплава с 32,6 % (ат.) С и 2380±30 °С для сплава с 33,4 % (ат.) С . Соединение βW₂C распадается по эвтектоидной реакции при температуре 2384 ºС на β'W₂C и WC. Превращение β'W₂ ↔ β"W₂C осуществляется при температуре 2100 °С. При температуре 1250 °С фаза β"W₂C распадается на (W) и WC. При температуре 2715±5 ºС и содержании 22 % (ат.) С протекает эвтектическое превращение с образованием смеси (W) + PW₂C .

Высокотемпературный карбид γWC,_1-χ плавится конгруэнтно при 2785±5 ºС и распадается на βW₂C и WC при температуре 2535 °С и содержании 37,5—38 % (ат.) С. Фаза WC кристаллизуется при температуре 2785±5 °С  по перитектической реакции в узком концентрационном интервале не более 1 % (ат.).

Низкотемпературная модификация W₂C(β") имеет гексагональную структуру с параметрами а = 0,2994+0,2912 нм, с = 0,4724+0,4823 нм. Модификация W₂C(β') имеет ромбическую структуру типа Мо₂С (искаженная решетка типа (Fe₂N). Параметры решетки сплава с 32,6 % (ат.) С составляет а = 0,4728 нм, b= 0,6009 нм, с = 0,5193 нм.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
