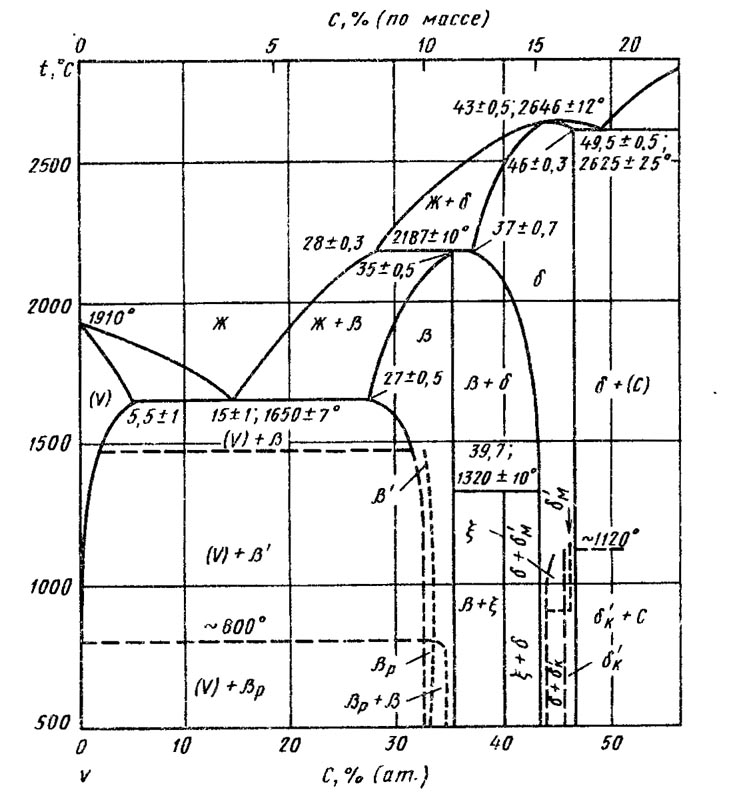

Диаграмма состояния системы углерод-ванадий (C-V)

Соединение VС1_Хплавится конгруэнтно при температуре 2648 °С и содержании 43 % (ат.) С. СоединениеV2C(β) образуется по перитектической реакции при температуре 2187 ° и содержании 35 % (ат.) С. Граница области гомогенности фазы δ со стороны С проходит через состав с 46 % (ат.) С при температуре 2625 °С и 47 % (ат.) С при температуре 1000 °С. Граница между двухфазной областью β + δ и фазой δ проходит при температуре 2200 °С через состав с 37 % (ат.) С и при температуре 1500 °С через состав с 43 % (ат.) С.

Фазовая Граница между двухфазной областью (V) + β и β при температуре 1600 °С проходит через состав с 31 % (ат.) С . Фаза ξ (39,7 % (ат.) С) образуется по перитектоидной реакции при температуре 1320 ºС.

Растворимость С в V составляет 0,13 % (ат.) С при 700 °С, 0,5 % (ат.) С при 1100 ºС и от 2,3 до 2,6 % (ат.) С при 1600 °С. В интервале температур 1100—1500 ºС установлено три модификации в соединенииV2C. Высокотемпературная модификация βV2C стабильна при гемпературс выше 800 °С и имеет гексагональную структуру типа εFe2N, а = = 0,4985 нм, с = 0,4570 нм (31 % (ат.) С и 1600 °С). Низкотемпературная модификация β стабильна при температуре ниже 800 ºС, имеет ромбическую структуру типа αFe2N, параметрыа = 0,4570 нм, b= 0,5742 нм, с = 0,5026 нм . В разупорядоченном состоянии Фаза β имеет структуру типа εFe2N, которая стабильна при температуре от 20 до 1600 °С.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
