Диаграмма состояния системы углерод-церий (C-Ce)

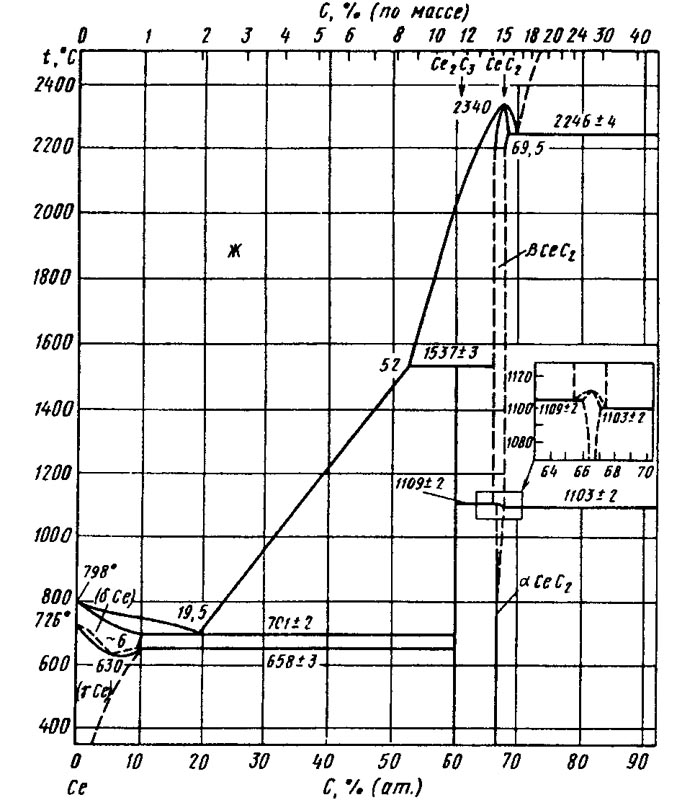

Диаграмма состояния системы С—Се  построена на основании результатов высокотемпературного ДТА, металлографического и рентгеновского фазового анализов. Сплавы получали дуговой плавкой из Се чистотой 99,84 % (по массе) и С зольностью 0,05 и содержанием S - 0,023; Fe < 0,002; О > 0,01 % (по массе).

Система С—Се характеризуется образованием двух карбидов: СеС2 и Се2С3. Монокарбид СеС и трикарбид СеС3 в системе не обнаружены. Дикарбид СеС2 плавится конгруэнтно при 2340 °С и претерпевает превращение по эвтектоидным реакциям при температурах 1109±2 °С в фазовой области Се2С3 + СеС2 и 1103т2 °С в фазовой области СеС2 + (С). Область гомогенности βСеС2 -1,5—2 % (ат.). Эвтектическое взаимодействие Ж ↔ (С) + СеС2 протекает при температуре 2246±4 °С и содержании 69,5 %(ат.) С.

Соединение Се2С3 образуется по перитектической реакции Ж + СеС2 ↔ Се2С3 при температуре 1537 ±З °С. В участвующей в реакции жидкой фазе содержится 52 % (ат.) С.

При высоких температурах наблюдается значительная растворимость С в δСе и γСе: предельная растворимость С в δ и γСесоставляет -10 % (ат.). растворимость С в γСе при комнатной температуре незначительна. С понижает температуру плавления Се до температуры эвтектики Ж ↔ (δСе) + Се2C3, равной 701 ±2 ºС. Температура полиморфного δ ↔ γ-превращения Се снижается до 630 ºС при содержании -6 %(ат.) С и затем повышается до 658 ±2 °С, т.е. до температуры нонвариантного превращения перитектоидного типа.

Анализ литературных данных хорошо согласуется с представленной диаграммой состояниясистемы С—Се.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
