Диаграмма состояния системы углерод-торий (C-Th)

Сплавы изготовляли дуговой плавкой кускового и спектрально чистого графита и исследовали методами микроструктурного, рентгеновского, термического и химического анализов. В системе образуются два соединения: ThC и ThC2, которые плавятся конгруэнтно при 2500 ±35 °С. αTh и ThC образуют область несмешиваемости с критической точкой при температуре 1570 °С и содержании 30 % (ат.) С. Отмечается, что граница купола не может быть получена закалкой образцов. Соединение ThC2 существует в трех модификациях. Область несмешиваемости ThCи уТhС2 имеет критическую точку при температуре 1850+40 ºС и содержании 55 % (ат.) С. При 1470 °С — температуре монотектоидной реакции, протекающей в интервале концентраций -50—63 % (ат.) С, образуется β-модификация ThC2. Последняя при содержании 63 % (ат.) С эвтектоидно распадается при 1255 °С с образованием низкотемпературной модификации aThC2

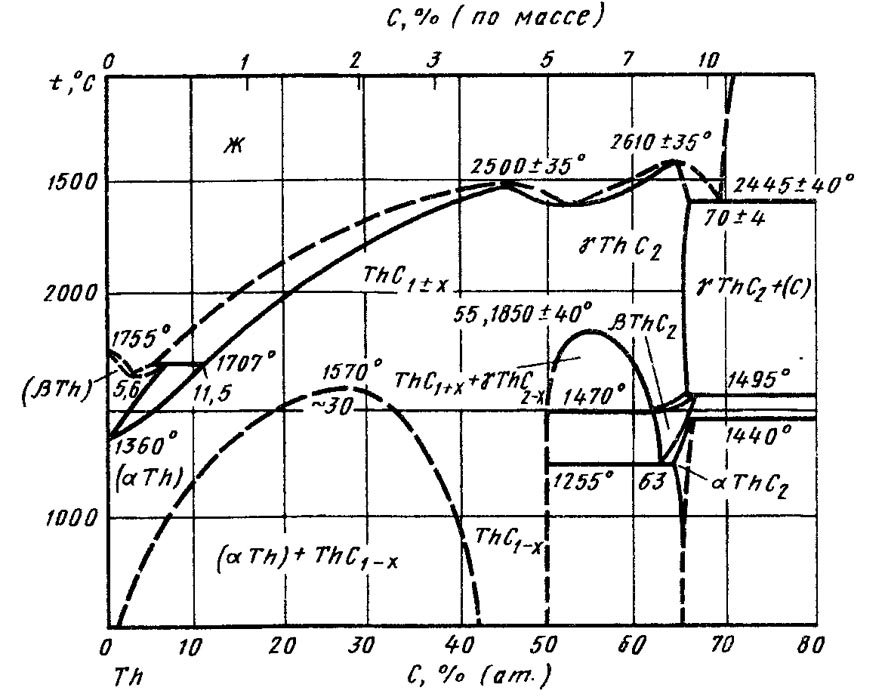

Диаграмма состояния системы углерод-торий (C-Th)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
