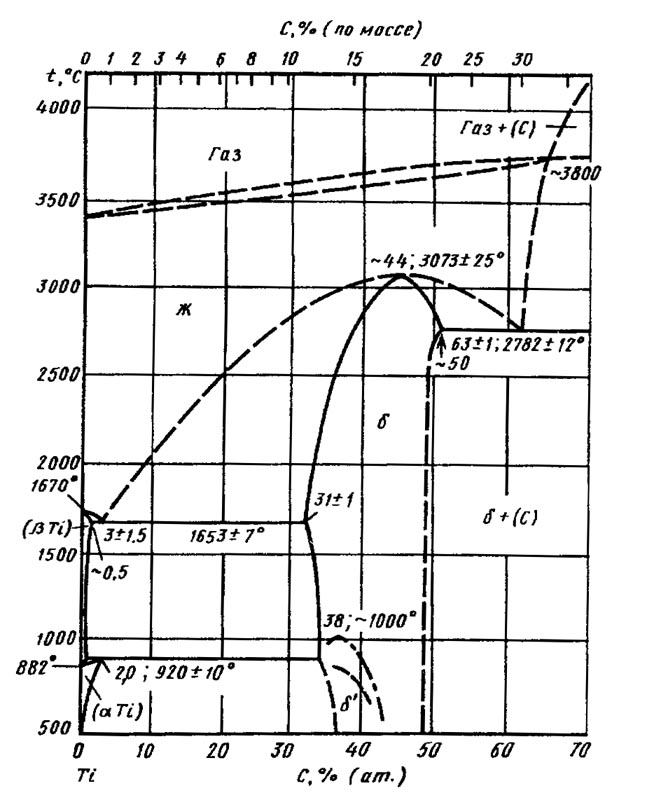

Диаграмма состояния системы углерод-титан (C-Ti)

В системе установлено образование одного соединения — карбида TiC(o) со структурой типа NaCl (символ Пирсона C.F8, пр.гр. Fm3m).TiC(6) плавится конгруэнтно при 3073±25 °С и содержание -44 % (ат.) С. Область гомогенности фазы δ вблизи солидуса расположена от 32 до -50 % (ат.) С. При температуре 1600 °С граница области гомогенности фазы δ со стороны Ti проходит через состав сплавов с 30 % (ат.) С; при 700 °С через состав с 37 % (ат.) С  (определено по концентрационной зависимости параметра решетки карбида TiC после длительного отжига и закалки). Со стороны С положение границы фазы δ точно не установлено. Содержание С в карбиде возрастает с повышением температуры и соответствует при 1950 °С составу TiC095, при 2750 ºС — TiC095, при температуре эвтектического превращения Ж = δ + С, равной 2782 °С, — TiC0 988. В эвтектике при температуре 2782 ºС содержится 63±1 % (ат.) С. Углерод понижает температуру плавления Ti от 1663 до 1653± 7 °С — температуры эвтектической кристаллизации Ж ↔ βΤi+ ТiС(в); в эвтектике содержится 1,5 % (ат.) С. Растворимость С в Ti при эвтектической температуре составляет 0,55 % (ат.). Углерод повышает температуру α ↔ β-превращения Ti от 882 °С  — температуры перитектоидной реакции образования αTi. Растворимость С в βΤiпри температуре 920 ºС составляет 0,5 % (ат.) и в aTi — 2 % (ат.). Растворимость С в aTi и β Ti может быть представлена зависимостями: lgχ = 1,74 — 1800/T в интервале температур 600— 900 °С и lgχ = 1,4—2100/T в интервале температур 920—1645 ºС, соответственно, где χ — С, % (ат.); Г — температура, К.
При температуре ниже 1000 °С наблюдается упорядочение в углеродной подрешетке (δ ↔ δ'-превращение).


Диаграмма состояния системы углерод-титан (C-Ti)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
