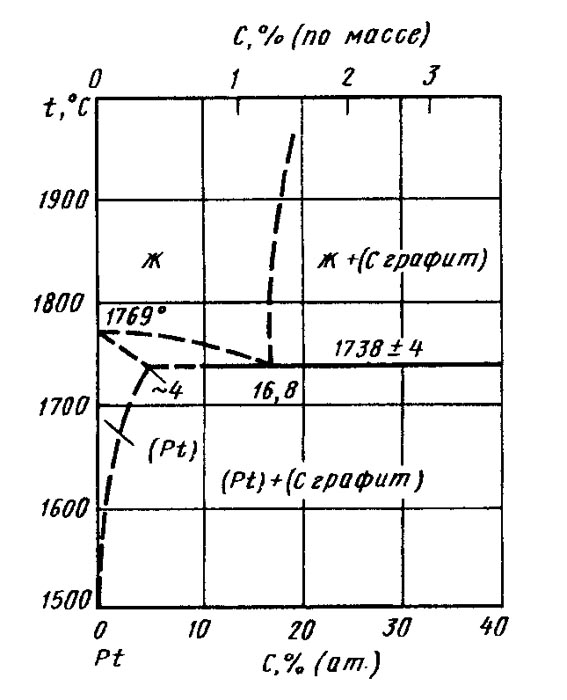

Диаграмма состояния системы углерод-платина (C-Pt)

Диаграмма состояния С—Pt представляет собой простую диаграмму эвтектического типа . Эвтектическое равновесие Ж ↔ (Pt) + (С) наблюдается при температуре 1738±4 °С и содержании 16,8 % (ат.) С. Растворимость С в Pt изучена в интервале температур 876—1245 °С путем определения содержания связанного С и при температуре 876 °С составляет 0,8 % (ат.), при температуре 1245 °С -1,7 % (ат.). По данным работы Растворимость С при 870— 1250 °С заметно ниже и ее можно описать выражением lgχ = 1,4—1800/T, где χ — С, % (ат.); Τ — температура, К.
В конденсированном состоянии С с Pt не образуют стабильных химических соединений. Жидкая Pt растворяет до 16,8 % (ат.) С, который при охлаждении выделяется в виде графита.


Диаграмма состояния системы углерод-платина (C-Pt)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
