Диаграмма состояния системы углерод-палладий (C-Pd)

Диаграмма состояния С—Pd представляет собой простую диаграмму эвтектического типа без промежуточных фаз . Температура эвтектического превращения Ж ↔(Pd) + (С) составляет 1510±3 °С .
Растворимость С в жидком Pd вблизи температуры кипения, по-видимому, превышает 16 % (ат.) . При охлаждении С выделяется в виде шаровидного графита. Растворимость С в твердом Pd описывается уравнением lgχ = 1,58—1262/T, где χ — атомная доля С; Τ — температура, К.
В конденсированном состоянии равновесными фазами являются твердый раствор на основе Pd и графит. В неравновесных условиях науглероживания порошка Pd получены твердые растворы (Pd), содержание -11-13 % (ат.) С, а = 0,3990+0,3992 нм.

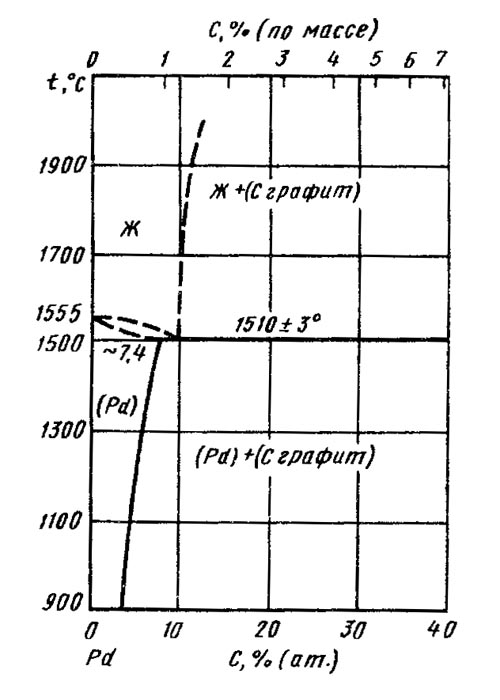

Диаграмма состояния системы углерод-палладий (C-Pd)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
